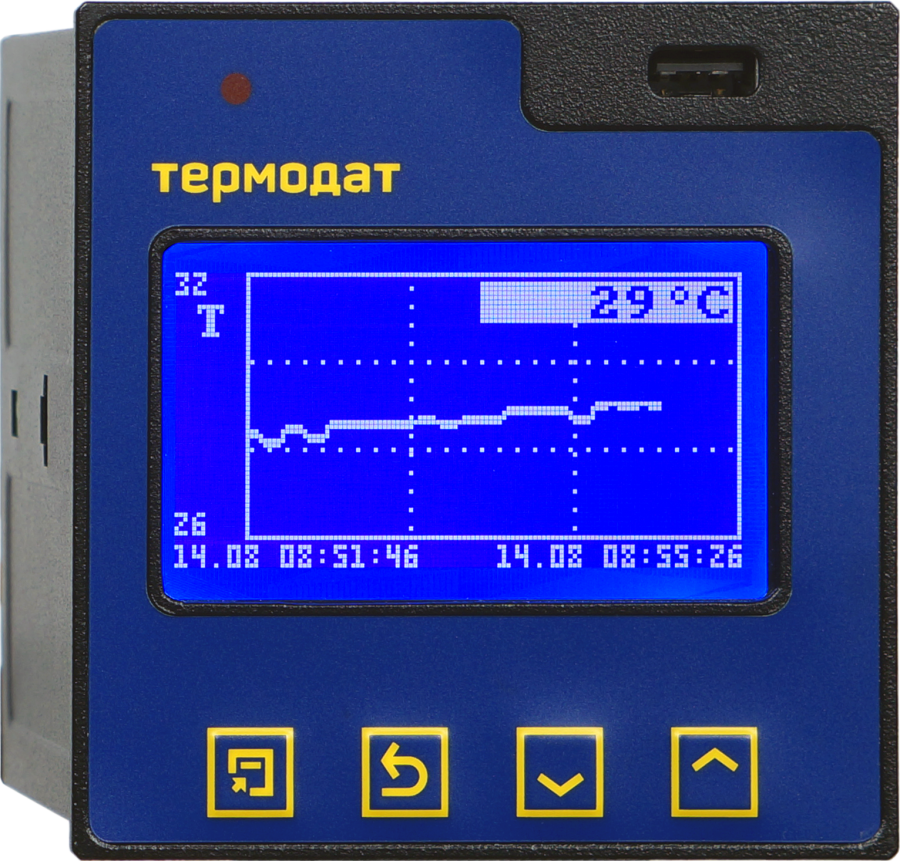

Термодат-16Е6-A-F-Eth – одноканальный регулятор температуры по программе – электронный самописец с графическим дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар, термосопротивлений, датчиков с токовым выходом. Выходы: 2 реле с переключающим контактом, 1 релейно-симисторный, 1 транзисторный, 1 аналоговый выход. Прибор оснащен USB-разъемом на передней панели для оперативного сохранения архивных данных на Flash-накопитель. Разъем позволяет также переносить конфигурацию параметров, копировать программы с одного прибора на другой, обновлять ПО без необходимости демонтировать прибор. Порт Ethernet предназанчен для интеграции прибора в локальную сеть. RS-485 используется для объединения приборов в сеть и для подключения приборов к сторонним контроллерам или ПЛК. Термодат-16Е6-А-F-Eth может управлять как нагревателем, так и охладителем, либо нагревателем и охладителем одновременно. Законы регулирования: ПИД, позиционный (On/Off), возможность управления приводом электрозадвижки.

Является аналогом и заменой следующих устаревших приборов: Термодат-16Е1, Термодат-16Е2, Термодат-16Е3.

    • ПИД-регулятор
    • Электронный самописец
    • Графический дисплей 3,5″
    • Регулирование по программе
    • Активация свободного выхода на шаге программы
    • ПИД-закон регулирования, автоматическая настройка коэффициентов
    • Аварийная сигнализация
    • Таймер
    • Универсальный вход
    • Логический (дискретный) вход для подключения внешней кнопки или тумблера
    • Выходы: релейный, релейно-симисторный, транзисторный, аналоговый
    • Интерфейс для связи с компьютером RS485
    • Ethernet-порт для подключения к локальной сети
    • USB-разъем на передней панели
    • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
    • Гарантия 5 лет


Предназначен для:

  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев
  • Измерения и регистрации температуры
Узнать цену Консультация по продукции

Описание

Термодат-16Е6-A-F-Eth – одноканальный регулятор температуры по программе – электронный самописец с графическим дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар, термосопротивлений, датчиков с токовым выходом. Выходы: 2 реле с переключающим контактом, 1 релейно-симисторный, 1 транзисторный, 1 аналоговый выход. Прибор оснащен USB-разъемом на передней панели для оперативного сохранения архивных данных на Flash-накопитель. Разъем позволяет также переносить конфигурацию параметров, копировать программы с одного прибора на другой, обновлять ПО без необходимости демонтировать прибор. Порт Ethernet предназанчен для интеграции прибора в локальную сеть. RS-485 используется для объединения приборов в сеть и для подключения приборов к сторонним контроллерам или ПЛК. Термодат-16Е6-А-F-Eth может управлять как нагревателем, так и охладителем, либо нагревателем и охладителем одновременно. Законы регулирования: ПИД, позиционный (On/Off), возможность управления приводом электрозадвижки.

Является аналогом и заменой следующих устаревших приборов: Термодат-16Е1, Термодат-16Е2, Термодат-16Е3.

    • ПИД-регулятор
    • Электронный самописец
    • Графический дисплей 3,5″
    • Регулирование по программе
    • Активация свободного выхода на шаге программы
    • ПИД-закон регулирования, автоматическая настройка коэффициентов
    • Аварийная сигнализация
    • Таймер
    • Универсальный вход
    • Логический (дискретный) вход для подключения внешней кнопки или тумблера
    • Выходы: релейный, релейно-симисторный, транзисторный, аналоговый
    • Интерфейс для связи с компьютером RS485
    • Ethernet-порт для подключения к локальной сети
    • USB-разъем на передней панели
    • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
    • Гарантия 5 лет


Предназначен для:

  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев
  • Измерения и регистрации температуры

Технические характеристики

  • Входы:Один универсальный вход, один дискретный вход;
  • Выходы:2 реле, транзисторный выход, релейно-симисторный выход, аналоговый выход;
  • Считывание архива:USB-разъем;
  • Интерфейсы:RS485, Ethernet;
  • Закон регулирования:ПИД, двухпозиционный, трехпозиционный, регулирование по программе;
  • Запуск регулирования по графику:есть;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:Номинальное ~ 230В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 10 Вт;
  • Корпус: Пластиковый, для щитового монтажа;
  • Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры:Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса:Не более 1 кг;
  • Условия эксплуатации:От -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги;

Подробное описание

Одноканальный программный пид регулятор-измеритель Термодат-16Е6-A-F-Eth

Термодат-16Е6-A-F-Eth одноканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по ПИД, двухпозиционному или трехпозиционному закону, оснащенный таймером, а также USB-разъемом для скачивания архива прибора на Flash-носитель. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16Е6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII, RTU или TCPи архивной памятью для хранения измеренных значений

Материалы

termodat-16e6.pdf 2434.5 Kb скачать
3D-модель прибора 16E6-A-F-Eth.stp 1441.2 Kb скачать
Габаритный чертеж прибора 16E6-A-F-Eth.dwg 147.8 Kb скачать
