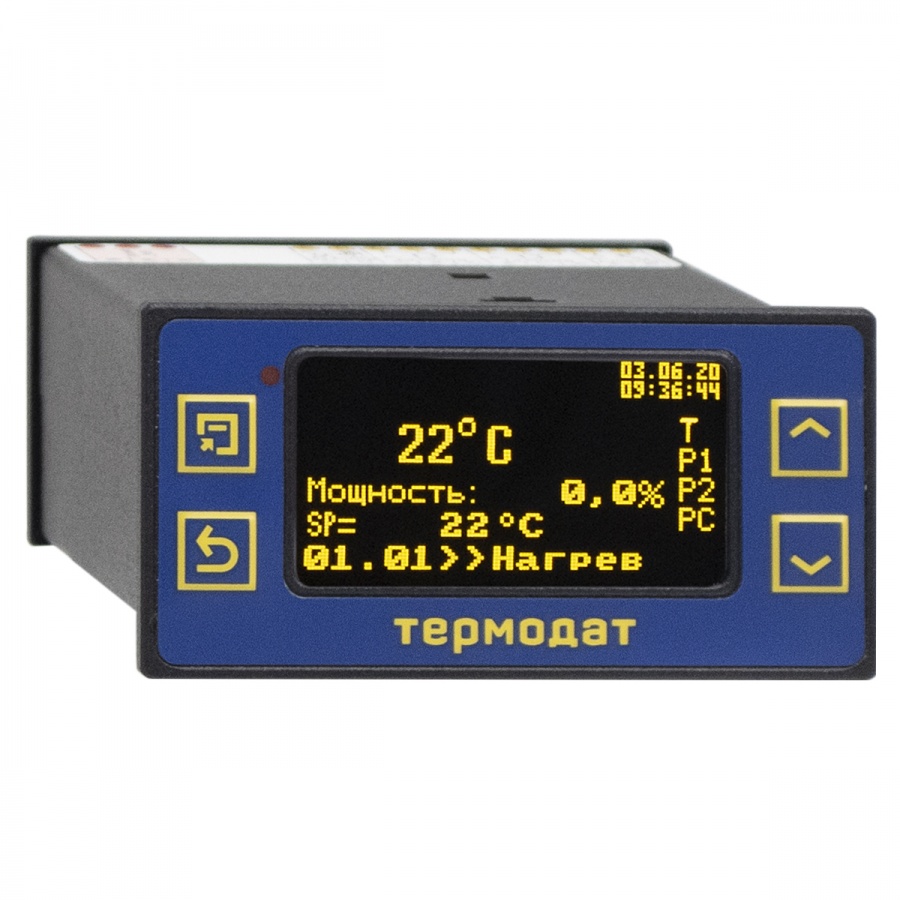

Термодат-16Е6-Н – одноканальный регулятор температуры по программе и электронный самописец с графическим 2,5″ дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • Электронный самописец
  • Графический дисплей
  • Регулирование по программе
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Интерфейс для связи с компьютером RS485
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/8 DIN (48х96х122мм)
  • Гарантия 5 лет



Предназначен для:

  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев
  • Измерения и регистрации температуры
  • Активация свободного выхода на шаге программы
Узнать цену Консультация по продукции

Описание

Термодат-16Е6-Н – одноканальный регулятор температуры по программе и электронный самописец с графическим 2,5″ дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • Электронный самописец
  • Графический дисплей
  • Регулирование по программе
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Интерфейс для связи с компьютером RS485
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/8 DIN (48х96х122мм)
  • Гарантия 5 лет



Предназначен для:

  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев
  • Измерения и регистрации температуры
  • Активация свободного выхода на шаге программы

Технические характеристики

  • Входы:Один универсальный вход, один дискретный вход;
  • Выходы: 2 реле, транзисторный выход, релейно-симисторный выход, аналоговый выход;
  • Закон регулирования:ПИД, двухпозиционный, трехпозиционный, регулирование по программе;
  • Запуск регулирования по графику:есть;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 10 Вт;
  • Корпус:Пластиковый, для щитового монтажа;
  • USB, Ethernet:опции;
  • Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры:Лицевая панель 48х96мм., глубина 122мм, вырез в щите 45х92мм;
  • Масса:Не более 1 кг;
  • Условия эксплуатации:От -20ºС до +50ºС, влажность от 0 до 80%, без конденсации влаги;

Подробное описание

Одноканальный программный пид регулятор-измеритель Термодат-16Е6-Н



Термодат-16E6-H одноканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по ПИД, двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16Е6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений

Материалы

3D-модель прибора 16E6-Н.pdf 488.7 Kb скачать
3D-модель прибора 16E6-Н.stp 1028.7 Kb скачать
Габаритный чертеж прибора 16E6-Н.dwg 113.9 Kb скачать
termodat-16e6.pdf 2434.5 Kb скачать
