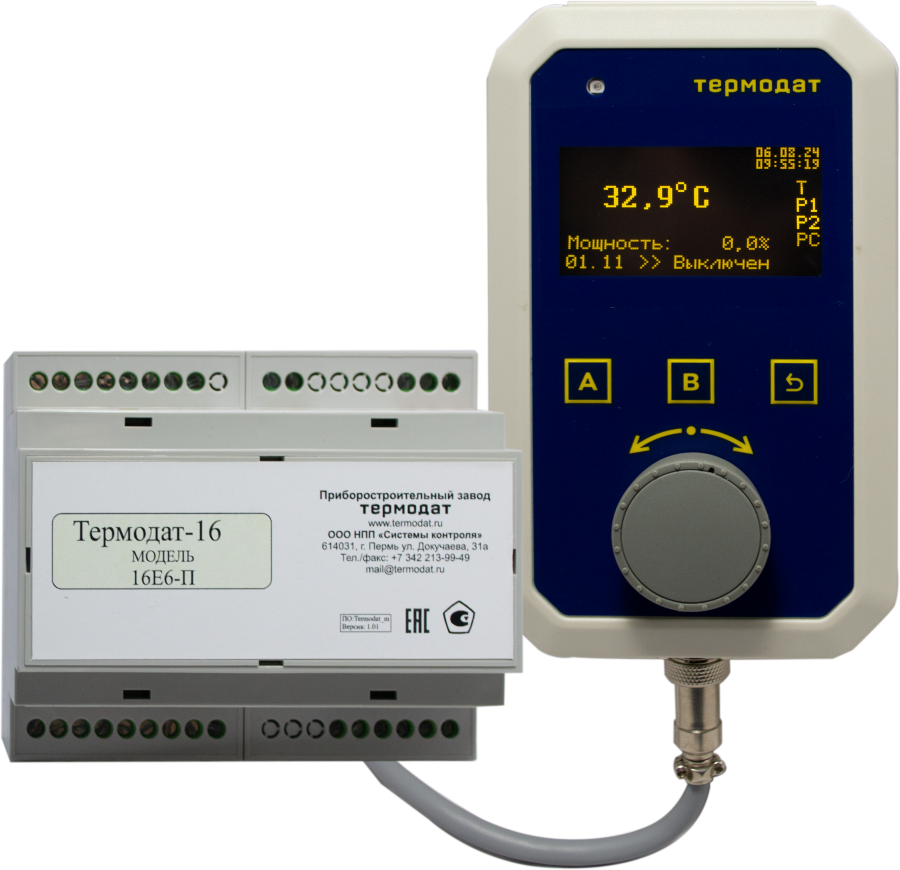

Термодат-16Е6-П – одноканальный регулятор температуры по программе и электронный самописец с графическим 2,5″ дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • Электронный самописец
  • Графический дисплей
  • Регулирование по программе
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Интерфейс для связи с компьютером RS485
  • Аварийная сигнализация
  • Пластиковый корпус, основной блок для крепления на DIN-рейку, пульт с магнитным креплением
  • Гарантия 5 лет



Предназначен для:

  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев
  • Измерения и регистрации температуры
  • Активация свободного выхода на шаге программы
Узнать цену Консультация по продукции

Описание

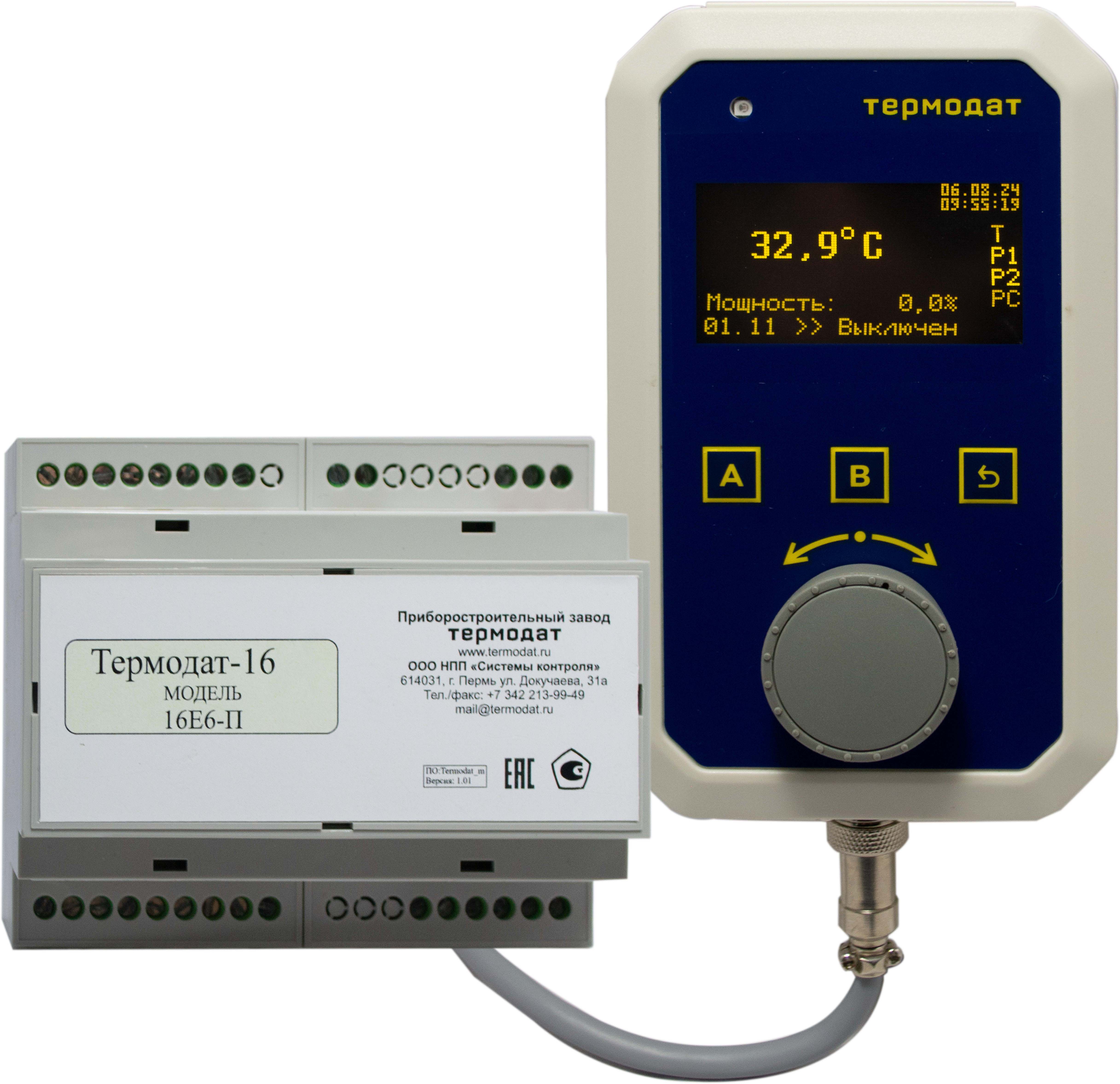

Термодат-16Е6-П – одноканальный регулятор температуры по программе и электронный самописец с графическим 2,5″ дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • Электронный самописец
  • Графический дисплей
  • Регулирование по программе
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Интерфейс для связи с компьютером RS485
  • Аварийная сигнализация
  • Пластиковый корпус, основной блок для крепления на DIN-рейку, пульт с магнитным креплением
  • Гарантия 5 лет



Предназначен для:

  • Регулирования температуры по заданной программе
  • Замены устаревших самописцев
  • Измерения и регистрации температуры
  • Активация свободного выхода на шаге программы

Технические характеристики

  • Входы: Один универсальный вход, один дискретный вход;
  • Выходы: 2 реле, транзисторный выход, релейно-симисторный выход, аналоговый выход;
  • Закон регулирования: ПИД, двухпозиционный, трехпозиционный, регулирование по программе;
  • Запуск регулирования по графику: есть;
  • Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность: Не более 10 Вт;
  • Корпус:Пластиковый, основной блок с монтажом на DIN-рейку, пульт с магнитным креплением;
  • Дисплей: Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры: Основной блок 105х90х58 мм, Пульт 89х156х42 мм;
  • Масса: Не более 1 кг;
  • Условия эксплуатации: От -20ºС до +50ºС, влажность от 0 до 80%, без конденсации влаги;

Полное описание

Одноканальный программный пид регулятор-измеритель Термодат-16Е6-П


Термодат-16E6-H одноканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по ПИД, двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16Е6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений

Материалы

termodat-16e6-p.pdf
