ТУ 4211-056-10474265-2003

Код ОКПД-2 26.51.51.110

Код ТН ВЭД ЕАЭС 9025 19 200 0

Термометры предназначены для местного измерения и цифровой индикации температуры жидких, газообразных и сыпучих сред в различных отраслях промышленности. Могут использоваться взамен ртутных термометров.

Индикация показаний осуществляется непрерывно на цифровом четырёхразрядном жидкокристаллическом индикаторе. Время обновления индикации измеряемой температуры автоматически адаптируется к скорости изменения температуры и находится в пределах от одной до десяти секунд.

Питание осуществляется от одной щелочной (алкалиновой) батареи индустриального исполнения с номинальным напряжением 1,5 В типоразмера АА, ёмкостью не менее 1 А×ч.

Термометр состоит из измерительного блока и соединённого с ним термозонда. Измерительный блок размещается в поликарбонатовом корпусе. В термозонде располагается термочувствительный элемент (термопреобразователь сопротивления или термопара).

Модели:
ТЦ-1.А – термозонд жестко соединен с измерительным блоком.

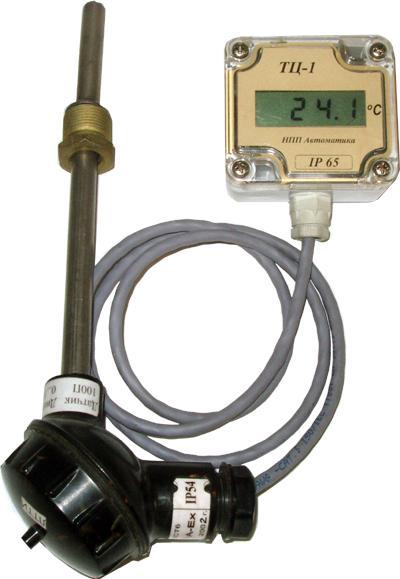

ТЦ-1.Б – термозонд удален от измерительного блока и соединен с ним посредством электрического кабеля.

Термометры устойчивы к вибрациям и защищены от проникновения пыли и воды.

Термометры программируемые. Пользователь может:

  • выбрать тип НСХ термозонда для ТЦ-1.Б(в памяти термометра имеются все НСХ ТС по ГОСТ 6651-2009 и НСХ ТП по ГОСТ Р 8.585-2001, можно заказать только измерительный блок и подключить собственный термозонд, для ТЦ-1.А тип НСХ фиксированный-П100.);
  • настроить «0» температуры;
  • протестировать индикатор;
  • измерить напряжение батарейки;
  • восстановить заводские настройки.
Узнать цену Консультация по продукции

Описание

ТУ 4211-056-10474265-2003

Код ОКПД-2 26.51.51.110

Код ТН ВЭД ЕАЭС 9025 19 200 0

Термометры предназначены для местного измерения и цифровой индикации температуры жидких, газообразных и сыпучих сред в различных отраслях промышленности. Могут использоваться взамен ртутных термометров.

Индикация показаний осуществляется непрерывно на цифровом четырёхразрядном жидкокристаллическом индикаторе. Время обновления индикации измеряемой температуры автоматически адаптируется к скорости изменения температуры и находится в пределах от одной до десяти секунд.

Питание осуществляется от одной щелочной (алкалиновой) батареи индустриального исполнения с номинальным напряжением 1,5 В типоразмера АА, ёмкостью не менее 1 А×ч.

Термометр состоит из измерительного блока и соединённого с ним термозонда. Измерительный блок размещается в поликарбонатовом корпусе. В термозонде располагается термочувствительный элемент (термопреобразователь сопротивления или термопара).

Модели:
ТЦ-1.А – термозонд жестко соединен с измерительным блоком.

ТЦ-1.Б – термозонд удален от измерительного блока и соединен с ним посредством электрического кабеля.

Термометры устойчивы к вибрациям и защищены от проникновения пыли и воды.

Термометры программируемые. Пользователь может:

  • выбрать тип НСХ термозонда для ТЦ-1.Б(в памяти термометра имеются все НСХ ТС по ГОСТ 6651-2009 и НСХ ТП по ГОСТ Р 8.585-2001, можно заказать только измерительный блок и подключить собственный термозонд, для ТЦ-1.А тип НСХ фиксированный-П100.);
  • настроить «0» температуры;
  • протестировать индикатор;
  • измерить напряжение батарейки;
  • восстановить заводские настройки.

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерения (линейная шкала)
        – ТЦ-1.А (-50…+400) °С
        – ТЦ-1.Б (-50…+300) °С
[по особому заказу до (-50…+500) °С или (-40…+1000) °С]
Основная абсолютная погрешность термометра базового исполнения с термочувствительным элементом 100П класса «В» ±(0,3 +0,005|t|) °С,
где |t| – абсолютное значение измеряемой температуры, °С.
Пределы допускаемой основной абсолютной погрешности термометра с другими термочувствительными элементами:
    – ТХК класса «2» в диапазоне от минус 40 до +360 °С ±3,0 °С
    – ТХК класса «2» в диапазоне свыше 360 до 600 °С ±(1,2 +0,005|t|) °С
    – ТХA класса «2» в диапазоне от минус 40 до +333 °С ±3,0 °С
    – ТХA класса «2» в диапазоне свыше 333 до 999,9 °С ±(1,0 +0,006|t|) °С
Дополнительная абсолютная погрешность (вызванная изменением температуры окружающего воздуха на каждые 10 °С по отношению к нормальным условиям) ±0,1 ºС
Индикация измеряемого параметра 4 разряда
Напряжение питания 1,5 В (1 элемент типоразмера «АА» / LR6)
Время непрерывной работы до замены батареи 1 год
Климатическое исполнение УХЛ 3.1*
    – температура окружающего воздуха (-20…+70) °С
    – относительная влажность воздуха до 100 %
    – атмосферное давление от 84 до 106,7 кПа
Защита от воздействия пыли и воды по ГОСТ 14254-2015
    – ТЦ-1.А IP65
    – ТЦ-1.Б IP54
Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 V2
Материал корпуса электронного блока поликарбонат
Материал защитной арматуры термозонда сталь 12Х18Н10Т, или 10Х23Н18 (до 1000 °С)
Допустимое давление на защитную арматуру термозонда1) 6,3 МПа
Диаметр термозонда
    – ТЦ-1.А 8 мм
    – ТЦ-1.Б 10 мм
Длина погружаемой части1) (80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000) мм
Длина кабеля для ТЦ-1.Б не более 5 м
Монтаж
    – термозонда – с помощью штуцера М20×1,5
    – измерительного блока ТЦ-1.Б – настенный2) 2 отв. Ø 4,2 мм
Средняя наработка на отказ не менее 32000 ч
Средний срок службы не менее 10 лет

Чертежи

Рисунок 1 – Термометр с жёстким креплением термозонда ТЦ-1.А
Длина погружаемой части L, мм – 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Рисунок 2 – Термометр с гибким креплением термозонда ТЦ-1.Б

Рисунок 3 – Термометр с жёстким креплением термозонда ТЦ-1.А
для измерения температуры окружающего воздуха

Рисунок 4 – Комплект крепежа на трубу
для размещения измерительного блока на вертикальных и на горизонтальных трубах

Рисунок 5 – Вварная бобышка для крепежа термометра (термозонда) с помощью штуцера

Схема соединений

Рисунок 1 – Схемы подключения термопары
Для термопары перемычка J1 установлена в положение «ТП»

Рисунок 2 – Схемы подключения термопреобразователя сопротивления
