Номинальный диаметр корпуса-100 мм

160 мм,Класс точности– 1,5 (базовый)

– 1,0 (по заказу),Степень пылевлагозащиты– IP54 (базовая)

– IP56 (по заказу, специальные условия),Тип присоединения на штоке (термобаллоне)-свободная наружная резьба на штоке:

– M20*1,5

– G1/2

– другие резьбы по заказу,Материал штока (термобаллона)-нержавеющая сталь,Расположение штока (термобаллона)– ОШ (осевое, сзади)

– РШ (радиальное, снизу)

– УШ (универсальное),Диаметр штока (термобаллона), мм– *6 мм

– *8 мм

– *10 мм,Длина штока (термобаллона) с учетом резьбы, мм-по заказу потребителя, согласно утвержденного прайс-листа,Рабочее давление измеряемой среды на штоке (термобаллоне)-6,3 МПа,Чувствительный элемент-биметаллическая спираль,Регулировка-нет,Материал корпуса-нержавеющая сталь,Обечайка-байонетная, нержавеющая сталь,Стекло-без заполнения – техническое

с заполнением – органическое,Циферблат-алюминиевый сплав, окрашенный в белый цвет,Устойчивость к климатическим воздействиям-УХЛ1 по ГОСТ по ГОСТ 15150-69,Диапазон температуры окружающей среды, оС — от -70 до +60 оС (без заполнения)

– от -60 до +50 оС (при заполнении ПМС-300),Виброзащищенность– группа N2 по ГОСТ 52931-2008 (без заполнения)

– группа V4 по ГОСТ 52931-2008 (при заполнении ПМС-300),Масса не более, кг-d.100 – 0,8 кг

d.160 – 1,2 кг,Средний срок службы-8 лет

Узнать цену Консультация по продукции

Описание

Номинальный диаметр корпуса-100 мм

160 мм,Класс точности– 1,5 (базовый)

– 1,0 (по заказу),Степень пылевлагозащиты– IP54 (базовая)

– IP56 (по заказу, специальные условия),Тип присоединения на штоке (термобаллоне)-свободная наружная резьба на штоке:

– M20*1,5

– G1/2

– другие резьбы по заказу,Материал штока (термобаллона)-нержавеющая сталь,Расположение штока (термобаллона)– ОШ (осевое, сзади)

– РШ (радиальное, снизу)

– УШ (универсальное),Диаметр штока (термобаллона), мм– *6 мм

– *8 мм

– *10 мм,Длина штока (термобаллона) с учетом резьбы, мм-по заказу потребителя, согласно утвержденного прайс-листа,Рабочее давление измеряемой среды на штоке (термобаллоне)-6,3 МПа,Чувствительный элемент-биметаллическая спираль,Регулировка-нет,Материал корпуса-нержавеющая сталь,Обечайка-байонетная, нержавеющая сталь,Стекло-без заполнения – техническое

с заполнением – органическое,Циферблат-алюминиевый сплав, окрашенный в белый цвет,Устойчивость к климатическим воздействиям-УХЛ1 по ГОСТ по ГОСТ 15150-69,Диапазон температуры окружающей среды, оС — от -70 до +60 оС (без заполнения)

– от -60 до +50 оС (при заполнении ПМС-300),Виброзащищенность– группа N2 по ГОСТ 52931-2008 (без заполнения)

– группа V4 по ГОСТ 52931-2008 (при заполнении ПМС-300),Масса не более, кг-d.100 – 0,8 кг

d.160 – 1,2 кг,Средний срок службы-8 лет

Технические характеристики

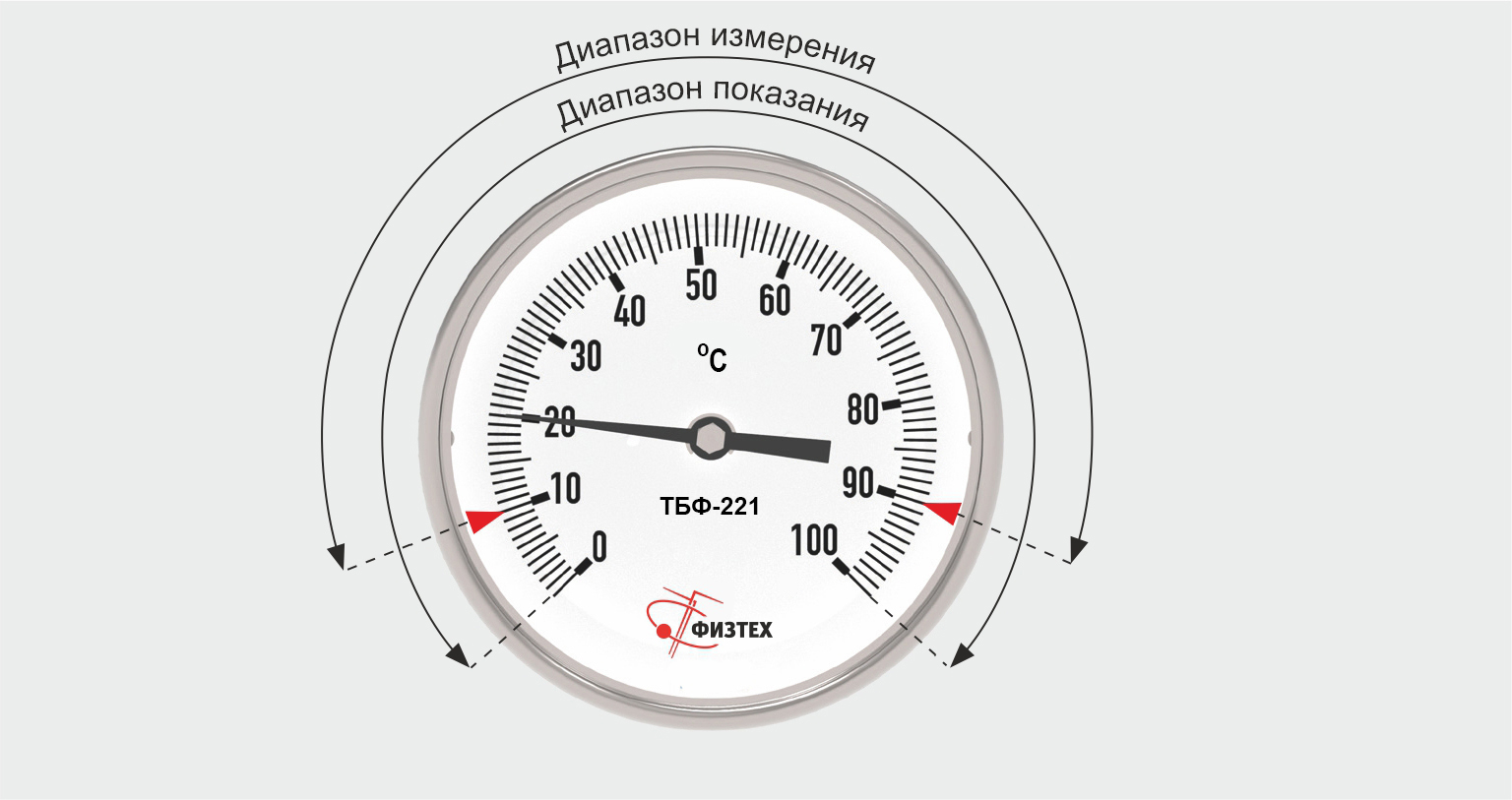

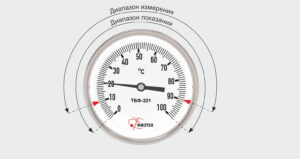

Модель термометра Диапазон показаний
термометра, °С 		Класс
точности 		Шток, *d мм L штока, мм ** Цена без НДС, руб.***
d.100 d.160

ТБф-222 IP54 *

ТБф-222 IP54 ВУ *

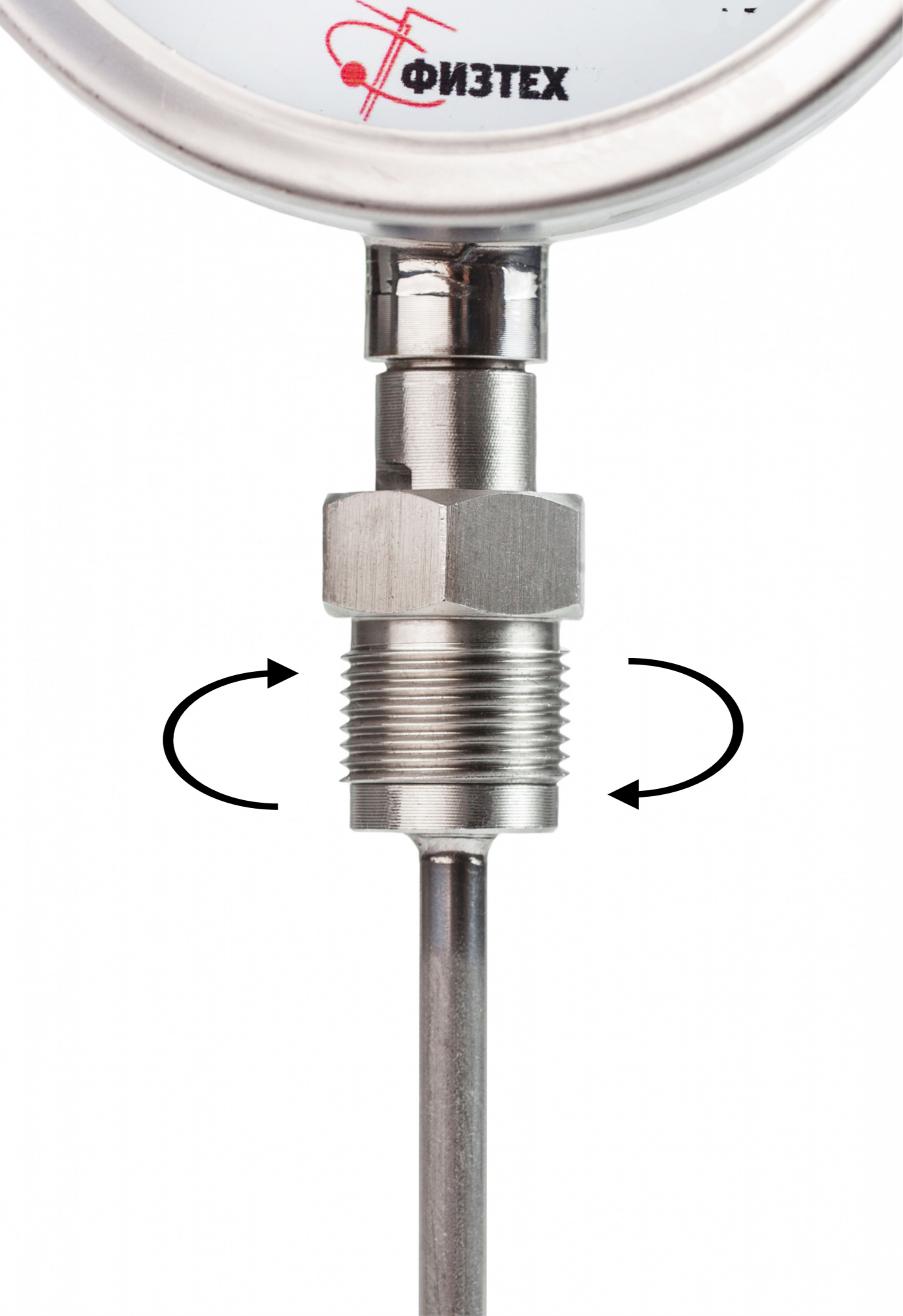

По типу присоединения к процессу –
свободная внешняя резьба на штоке.

Согласно утвержденного прайс-листа

1,5

1,0 *



ОШ*6

ОШ*8

ОШ*10 *

64 2450   3550
100 2500   3650
150 2610   3770

РШ*6

РШ*8

РШ*10 *

64 2670   3950
100 2750   4100
150 2860   4220

УШ*6

УШ*8

УШ*10 *

64 4170   5520
100 4250   5600
150 4400   5750


                                                                                                                            Шток ТБф-222

.

** возможно изготовление приборов с другими длинами штоков, согласно утвержденного прайс-листа.

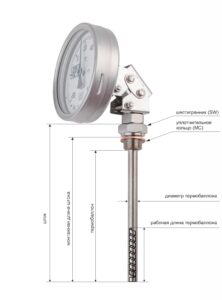

ВАЖНО! Указана монтажная (внешняя) длина штока, которая считается от опорной поверхности и включает в себя резьбовое присоединение к процессу или другому оборудованию.

*** указаны цены термометров без гильз в комплекте, т.к. гильзы имеют разную стоимость в зависимости от диаметра штока приборов, в комплекте с которыми они поставляются. Стоимость гильз указана в отдельном прайс-листе.
