ТУ 4211-065-10474265-2009

Код ОКПД-2 26.51.51.110

Код ТНВЭД ЕАЭС 9025 19 200 0

Серия термопреобразователей ИТ-Ц расширена для замены ИТ-1, ИТ-2 (кроме искробезопасных ИТ-1-Ex).

Термопреобразователи предназначены для измерения и преобразования температуры жидких, газообразных и сыпучих сред в унифицированный сигнал постоянного тока, с цифровой индикацией измеряемого параметра или без индикации.

Модификации термопреобразователей с индексом HART, кроме того, обеспечивают двухстороннюю цифровую связь по токовой петле для передачи результатов измерений и управляющих сигналов.

Термопреобразователи состоят из первичного преобразователя температуры (термопреобразователя сопротивления ТС или термопары ТП) и измерительного преобразователя НПТ. Первичный преобразователь температуры помещён в защитную арматуру в виде герметичной трубки из нержавеющей стали (термозонд).

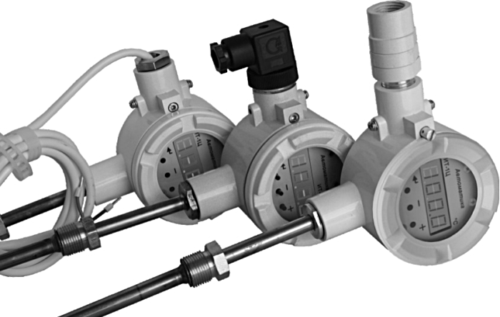

Выпускаются две модели термопреобразователей:

  • ИТ-1Ц – с жестким соединением термозонда с измерительным преобразователем;
  • ИТ-2Ц – с выносным термозондом.
HART-конфигуратор – программа для визуализации результатов измерений, архивирования и конфигурирования приборов  ЗАО «НПП «АВТОМАТИКА» по протоколу HART

Модификации термопреобразователей различаются (см. модификации, подробно – шифр заказа):

  • по типу корпуса измерительного преобразователя: – А, Б, В, Г, П, Р;
  • по наличию и отсутствию индикации;
  • по конструкции подключения к токовой петле и виду взрывозащиты: КВ, ГР, Ех.
  • по наличию или отсутствию опции HART.



   Модификации ИТ‑1Ц.В-Ex выполнены с видом взрывозащиты «взрывонепроницаемая оболочка», имеют маркировку «1Ex d IIC T6 Х» и могут устанавливаться во взрывоопасных зонах класса 1.

Встроенный индикатор и трёхкнопочная панель управления имеются у моделей ИТ‑1Ц.В-ГР.И, ИТ‑2Ц.В-ГР.И, ИТ‑1Ц.П-ГР.И, ИТ‑2Ц.П-ГР.И. Для остальных индикатором может служить подключаемый пульт ПП‑2. Индикация показаний осуществляется непрерывно на четырёхразрядном жидкокристаллическом индикаторе.

С помощью панели, пульта или компьютера (по протоколу HART) пользователь может осуществлять просмотр и изменение конфигурации термопреобразователя:

  • выбор типа датчика температуры и его параметров;
  • задание диапазона преобразования температуры в ток, параметров цифрового фильтра, положения запятой на цифровом индикаторе.
Узнать цену Консультация по продукции

Описание

ТУ 4211-065-10474265-2009

Код ОКПД-2 26.51.51.110

Код ТНВЭД ЕАЭС 9025 19 200 0

Серия термопреобразователей ИТ-Ц расширена для замены ИТ-1, ИТ-2 (кроме искробезопасных ИТ-1-Ex).

Термопреобразователи предназначены для измерения и преобразования температуры жидких, газообразных и сыпучих сред в унифицированный сигнал постоянного тока, с цифровой индикацией измеряемого параметра или без индикации.

Модификации термопреобразователей с индексом HART, кроме того, обеспечивают двухстороннюю цифровую связь по токовой петле для передачи результатов измерений и управляющих сигналов.

Термопреобразователи состоят из первичного преобразователя температуры (термопреобразователя сопротивления ТС или термопары ТП) и измерительного преобразователя НПТ. Первичный преобразователь температуры помещён в защитную арматуру в виде герметичной трубки из нержавеющей стали (термозонд).

Выпускаются две модели термопреобразователей:

  • ИТ-1Ц – с жестким соединением термозонда с измерительным преобразователем;
  • ИТ-2Ц – с выносным термозондом.
HART-конфигуратор – программа для визуализации результатов измерений, архивирования и конфигурирования приборов  ЗАО «НПП «АВТОМАТИКА» по протоколу HART

Модификации термопреобразователей различаются (см. модификации, подробно – шифр заказа):

  • по типу корпуса измерительного преобразователя: – А, Б, В, Г, П, Р;
  • по наличию и отсутствию индикации;
  • по конструкции подключения к токовой петле и виду взрывозащиты: КВ, ГР, Ех.
  • по наличию или отсутствию опции HART.



   Модификации ИТ‑1Ц.В-Ex выполнены с видом взрывозащиты «взрывонепроницаемая оболочка», имеют маркировку «1Ex d IIC T6 Х» и могут устанавливаться во взрывоопасных зонах класса 1.

Встроенный индикатор и трёхкнопочная панель управления имеются у моделей ИТ‑1Ц.В-ГР.И, ИТ‑2Ц.В-ГР.И, ИТ‑1Ц.П-ГР.И, ИТ‑2Ц.П-ГР.И. Для остальных индикатором может служить подключаемый пульт ПП‑2. Индикация показаний осуществляется непрерывно на четырёхразрядном жидкокристаллическом индикаторе.

С помощью панели, пульта или компьютера (по протоколу HART) пользователь может осуществлять просмотр и изменение конфигурации термопреобразователя:

  • выбор типа датчика температуры и его параметров;
  • задание диапазона преобразования температуры в ток, параметров цифрового фильтра, положения запятой на цифровом индикаторе.

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерений программируется пользователем в пределах, допускаемых выбранным типом номинальной статической характеристики (НСХ):
    – для ТСП (Pt100, 100П, 50П) от -50 до +500 °С, но не менее 50 °С
    – для ТСМ (100М, 50М) от -50 до +180 °С, но не менее 50 °С
    – для ТХК (L) от -40 до +600 °С, но не менее 150 °С1)
    – для ТХА (K) от -40 до +1200 °С, но не менее 250 °С1)2)
Пределы допускаемой основной приведённой погрешности:
    – ИТ-хЦ с ТС ±0,5 %
    – ИТ-хЦ с ТП ±1,0 %
    – измерительного преобразователя (НПТ-хЦ) ±0,25 %
Пределы допускаемой абсолютной погрешности измерения температуры свободных концов термопары ±0,5 °С
Режим компенсации температуры свободных концов ТП автоматически (возможно отключение компенсации)
Подключение ТП к ИТ-2Ц компенсационный провод
Схема подключения ТС к ИТ-2Ц двух-, трёх-, или четырёхпроводная
Выходной унифицированный сигнал постоянного тока (4…20) мА / HART
Схема подключения к внешним устройствам двухпроводная схема
Зависимость выходного сигнала от температуры линейная
Индикация в ИТ-xЦ.В-x.И, ИТ-xЦ.П-x.И четырёхразрядный жидкокристаллический индикатор
Напряжение питания постоянного тока: (9…30) В
Напряжение питания постоянного тока:
    – взрывозащищённых модификаций ИТ‑1Ц.В-Ex (9…27) В
    –  остальных (9…30) В
Потребляемая мощность, не более 0,7 Вт
Климатическое исполнение УХЛ 3.1
  – температура окружающего воздуха
     – для ИТ-2Ц.Р (-10…+50) °С
     – для ИТ-1Ц.В-x.И, ИТ-1Ц.П-x.И, ИТ-2Ц.В-x.И, ИТ-2Ц.П-x.И (-30…+70) °С
     – для остальных (-40…+70) °С
  – верхний предел относительной влажности при 35 °С и более низких температурах без конденсации влаги
     – для ИТ-2Ц.Р 80 %
     – для ИТ-1Ц.В, ИТ-1Ц.П 98 %
     – для остальных 95 %
  – атмосферное давление от 84 до 106,7 кПа при 35 °С
Код IP степени защиты, обеспечиваемой оболочкой термопреобразователей, от проникновения твёрдых частиц, пыли и воды по ГОСТ 14254-2015-96
   – для ИТ-2Ц.Р IP20
   – для ИТ-1Ц.В, ИТ-1Ц.П IP65
   – для остальных IP54
Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931‑2008 V2
Допустимое давление рабочей среды на защитную арматуру термозонда 6,3 МПа
Маркировка взрывозащиты модификаций ИТ-1Ц.В-Ex 1Ex d IIC T6 Х
Материал корпуса измерительного преобразователя (НПТ)
   – корпуса (головки) «А», «П», «Р» полиамид, ABS или поликарбонат
   – корпуса (головки) «Б», «В», «Г» алюминиевый сплав с полимерным покрытием
Материал защитной арматуры термозонда и штуцера 12Х18Н10Т (до 800°С), 0Х23Н18 (до 1000°С), ХН45Ю (до 1200°С)
Диаметр термозонда 5, 8, 10 или 20 мм
Присоединение термозонда к процессу подвижный штуцер с резьбой М20×1,5 (для термозонда Ø10 мм)
приварной штуцер с резьбой М27×2 (для термозонда Ø20 мм)
штуцер Ø50,5 мм под кламп-соединитель (для термозонда Ø5 мм)
Длина погружаемой части (60, 80, 100, 120, 200, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 ) мм;
(для термозонда Ø20 мм – от 200 мм)
Время установления рабочего режима, не более 15 мин
Средняя наработка на отказ
   –  для термопреобразователей с индикатором ИТ-xЦ.В-x.И, ИТ-xЦ.П-x.И 32000 ч
   – для остальных 50000 ч
Средний срок службы 10 лет

Чертежи

Рис. 1     ИТ-1Ц.А-КВ Рис. 2   ИТ-1Ц.Б-КВ

Рис. 3     ИТ-1Ц.В-Ex (взрывозащищённое исполнение)
Рис. 4     ИТ-1Ц.В-КВ Рис. 5   ИТ-2Ц.В-КВ
Рис. 6     ИТ-1Ц.В-ГР Рис. 7   ИТ-2Ц.В-ГР
а) погружаемая часть Ø10 мм б) погружаемая часть Ø20 мм
Рис. 8     ИТ-1Ц.Г-КВ

Рис. 9     ИТ‑1Ц.Г-ГР.0.42.50.КЛ.ТС.Pt1000.(0…150).0.К
под кламп-соединитель
Рис. 10     ИТ‑1Ц.П-КВ.0.42.30.Ф05.ТС.Pt1000.(0…150).0.К
для измерения температуры воздуха
(аналог ATM2 фирмы S+S Regeltechnik)
Рис. 11     ИТ-1Ц.П-КВ Рис. 12     ИТ-1Ц.П-ГР
Рис. 13     ИТ-2Ц.П-КВ
Рис. 14     ИТ-2Ц.П-ГР
Рис. 15     ИТ-2Ц.Р-ВК
Рис. 16     Монтаж ИТ-2Ц.В
Рис. 17     Монтаж ИТ-2Ц.П

Схема соединений

Рис. 1 – Подключение входа ИТ-1Ц.А, ИТ-1Ц.Б, ИТ-1Ц.Г

Рис. 2 – Подключение термопары к ИТ-1Ц.В, ИТ-2Ц.В, ИТ-1Ц.П, ИТ-2Ц.П, ИТ-2Ц.Р.
Для термопары перемычка J1 установлена в положение «ТП»

Рис. 3 – Подключение термосопротивления к ИТ-1Ц.В, ИТ-2Ц.В, ИТ-1Ц.П, ИТ-2Ц.П, ИТ-2Ц.Р

Рис. 4 – Внешние соединения ИТ-1Ц, ИТ-2Ц

Рис. 5 – Внешние соединения выхода ОДНОГО преобразователя ИТ-хЦ.х.HART с использованием и аналогового и цифрового сигнала

Рис. 6 – Моноканальная система подключения нескольких (до 15) ИТ-хЦ.х.HART с использованием только цифрового сигнала
