ТУ 4211-065-10474265-2009

Код ОКПД-2 26.51.51.110

Код ТНВЭД ЕАЭС 9025 19 200 0

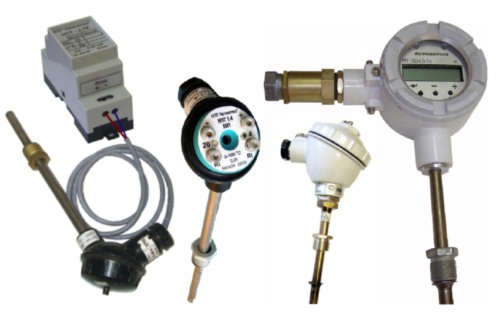

Термопреобразователи предназначены для измерений температуры жидкостей, сыпучих материалов и газообразных сред путём преобразования сигнала, поступающего с первичного преобразователя температуры на измерительный преобразователь, в цифровой код стандарта RS-485 (протокол ModBus), с цифровой индикацией измеряемого параметра.
Термопреобразователи ИТ-1ЦМ, ИТ-2ЦМ состоят из первичного преобразователя температуры (термометра сопротивления ТС или термоэлектрического преобразователя ТП) и измерительного преобразователя с цифровым индикатором (НПТ). Первичный преобразователь температуры помещён в защитную арматуру в виде герметичной трубки из нержавеющей стали (термозонд). Цепи аналогового входа гальванически изолированы от цифрового интерфейса и питания термопреобразователя.
Выпускаются две модели термопреобразователей:

  • ИТ-1ЦМ – с жестким соединением термозонда с измерительным преобразователем;
  • ИТ-2ЦМ – с выносным термозондом.

Модификации термопреобразователей различаются:

  • по типу индикатора: ЖКИ1)СДИ;
  • по конструкции подключения к внешним устройствам и виду взрывозащиты: ГР, Ех.

Для применения во взрывоопасных зонах выпускается модель ИТ-1ЦМ.В-Ex с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой «1Ex d IIC T6 X» и может устанавливаться во взрывоопасных зонах класса 1.

Индикация показаний осуществляется непрерывно на четырёхразрядном жидкокристаллическом1) (ЖКИ) или светодиодном (СДИ) индикаторе. Пользователь с помощью встроенной панели управления или по протоколу Modbus через интерфейс RS-485 может осуществлять:

  • выбор типа датчика температуры и его параметров;
  • задание диапазона индикации, положения запятой на цифровом индикаторе, параметров цифрового фильтра, параметров цифрового интерфейса.

Область применения: Термопреобразователи применяются в автомати­ческих и автоматизированных системах контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.



   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер
   Принадлежности:

  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4

Описание

ТУ 4211-065-10474265-2009

Код ОКПД-2 26.51.51.110

Код ТНВЭД ЕАЭС 9025 19 200 0

Термопреобразователи предназначены для измерений температуры жидкостей, сыпучих материалов и газообразных сред путём преобразования сигнала, поступающего с первичного преобразователя температуры на измерительный преобразователь, в цифровой код стандарта RS-485 (протокол ModBus), с цифровой индикацией измеряемого параметра.
Термопреобразователи ИТ-1ЦМ, ИТ-2ЦМ состоят из первичного преобразователя температуры (термометра сопротивления ТС или термоэлектрического преобразователя ТП) и измерительного преобразователя с цифровым индикатором (НПТ). Первичный преобразователь температуры помещён в защитную арматуру в виде герметичной трубки из нержавеющей стали (термозонд). Цепи аналогового входа гальванически изолированы от цифрового интерфейса и питания термопреобразователя.
Выпускаются две модели термопреобразователей:

  • ИТ-1ЦМ – с жестким соединением термозонда с измерительным преобразователем;
  • ИТ-2ЦМ – с выносным термозондом.

Модификации термопреобразователей различаются:

  • по типу индикатора: ЖКИ1)СДИ;
  • по конструкции подключения к внешним устройствам и виду взрывозащиты: ГР, Ех.

Для применения во взрывоопасных зонах выпускается модель ИТ-1ЦМ.В-Ex с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой «1Ex d IIC T6 X» и может устанавливаться во взрывоопасных зонах класса 1.

Индикация показаний осуществляется непрерывно на четырёхразрядном жидкокристаллическом1) (ЖКИ) или светодиодном (СДИ) индикаторе. Пользователь с помощью встроенной панели управления или по протоколу Modbus через интерфейс RS-485 может осуществлять:

  • выбор типа датчика температуры и его параметров;
  • задание диапазона индикации, положения запятой на цифровом индикаторе, параметров цифрового фильтра, параметров цифрового интерфейса.

Область применения: Термопреобразователи применяются в автомати­ческих и автоматизированных системах контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.



   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер
   Принадлежности:

  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерений программируется пользователем в пределах, допускаемых выбранным типом номинальной статической характеристики (НСХ) 2):
    – для ТСП (Pt100, 100П, 50П) от -50 до +500 °С
    – для ТСМ (100М, 50М) от -50 до +180 °С
    – для ТХК (L) ИТ-1ЦМ: от -40 до +500 °С
ИТ-2ЦМ: от -40 до +600 °С
    – для ТХА (K) ИТ-1ЦМ: от -40 до +500 °С
ИТ-2ЦМ: от -40 до +1200 °С
Пределы допускаемой основной приведённой погрешности термопреобразователей ИТ-ЦМ при измерении температуры ±0,5 %
Пределы допускаемой основной приведённой погрешности измерительного преобразователя (НПТ-ЦМ) ±0,25 %
Режим компенсации температуры свободных концов ТП автоматически (возможно отключение компенсации)
Подключение ТП к ИТ-2ЦМ компенсационный провод
Схема подключения ТС к ИТ-2ЦМ двух-, трёх-, или четырёхпроводная
Интерфейс RS-485
Протокол  Modbus RTU/ASCII
Скорость обмена  1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 Кбод
Время отклика на запрос «ведущего», не более 25 мс
Тип линии связи экранированная витая пара
Длина линии связи, не более 1000 м
Тип индикатора четырехразрядный жидкокристаллический (ЖКИ)1) или светодиодный (СДИ)
Цвет светодиодного индикатора зеленый (СЗЛ) или красный (СКР)
Частота обновления индикации 2 Гц
Напряжение питания постоянного тока (7…35) В
Мощность, потребляемая от источника питания:
    – термопреобразователем с ЖКИ1), не более 1 Вт
    – термопреобразователем с СДИ, не более 2 Вт
Подключение внешних цепей:
     – для ИТ-1ЦМ.В-Ех герметичный кабельный ввод взрывозащищённого исполнения с присоединением бронерукава (IP65), рис. 2
     – для ИТ-1ЦМ.В-ГР, ИТ-2ЦМ.В-ГР герметичный разъём (IP65), рис. 1
Климатическое исполнение УХЛ 3.1*
  – температура окружающего воздуха
     – ИТ-ЦМ с СДИ (-40…+70) °С
     – ИТ-ЦМ с ЖКИ1) (-20…+70) °С
    – относительная влажность окружающего воздуха не более 98 % при 35°С
    –  атмосферное давление от 84 кПа до 106,7 кПа
Устойчивость к синусоидальным вибрациям по ГОСТ Р 52931-2008 V2
Защита от воздействия пыли и воды по ГОСТ Р 52931:
     – для ИТ-1ЦМ IP65
     – для ИТ-2ЦМ IP54
Допустимое давление рабочей среды на защитную арматуру термозонда не более 6,3 МПа
Маркировка взрывозащиты модификаций ИТ-1Ц.В-Ex 1Ex d IIC T6 X
Материал корпуса преобразователя
     – для ИТ-1ЦМ.В, ИТ-2ЦМ.В корпус из алюминиевого сплава с полимерным покрытием, с окном для индикатора
Диаметр термозонда
     – для ИТ-1ЦМ 10 мм
     – для ИТ-2ЦМ 10 или 20 мм
Присоединение термозонда к процессу подвижный штуцер с резьбой М20×1,5 (для термозонда Ø10 мм)
приварной штуцер с резьбой М27×2 (для термозонда Ø20 мм)
Длина наружной части 120 мм
Длина погружаемой части (60, 80, 100, 120, 200, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 ) мм;
(для термозонда Ø20 мм – от 200 мм)
Материал защитной арматуры термозонда и штуцера 12Х18Н10Т (до 800°С), 0Х23Н18 (до 1000°С), ХН45Ю (до 1200°С)
Масса термопреобразователя от 1,0 до 1,8 кг
Масса измерительного преобразователя, не более 0,8 кг
Масса термозонда для ИТ-2ЦМ от 0,2 до 1,0 кг
Время установления рабочего режима, не более 15 мин
Средняя наработка на отказ не менее 32000 ч.
Средний срок службы не менее 10 лет

Чертежи

Рис. 1 Габаритные и монтажные размеры термопреобразователей ИТ-xЦМ.В-ГР
ИТ-1ЦМ – слева, ИТ-2ЦМ – справа.

Рис. 2 Габаритные и монтажные размеры ИТ-1ЦМ.В-Ех взрывозащищённого исполнения

Рис. 3 Крепление измерительных преобразователей ИТ-2ЦМ.В на трубу.

Схема соединений

Рис. 1 Подключение входных сигналов и термочувствительных элементов.

Рис. 2 Включение термопреобразователей в локальную сеть Modbus.
