Описание
Наличие на складе и даты следующих поступлений можно посмотреть на сайте meyertec.owen.ru.
Данные для каждой модели указаны внутри её карточки.

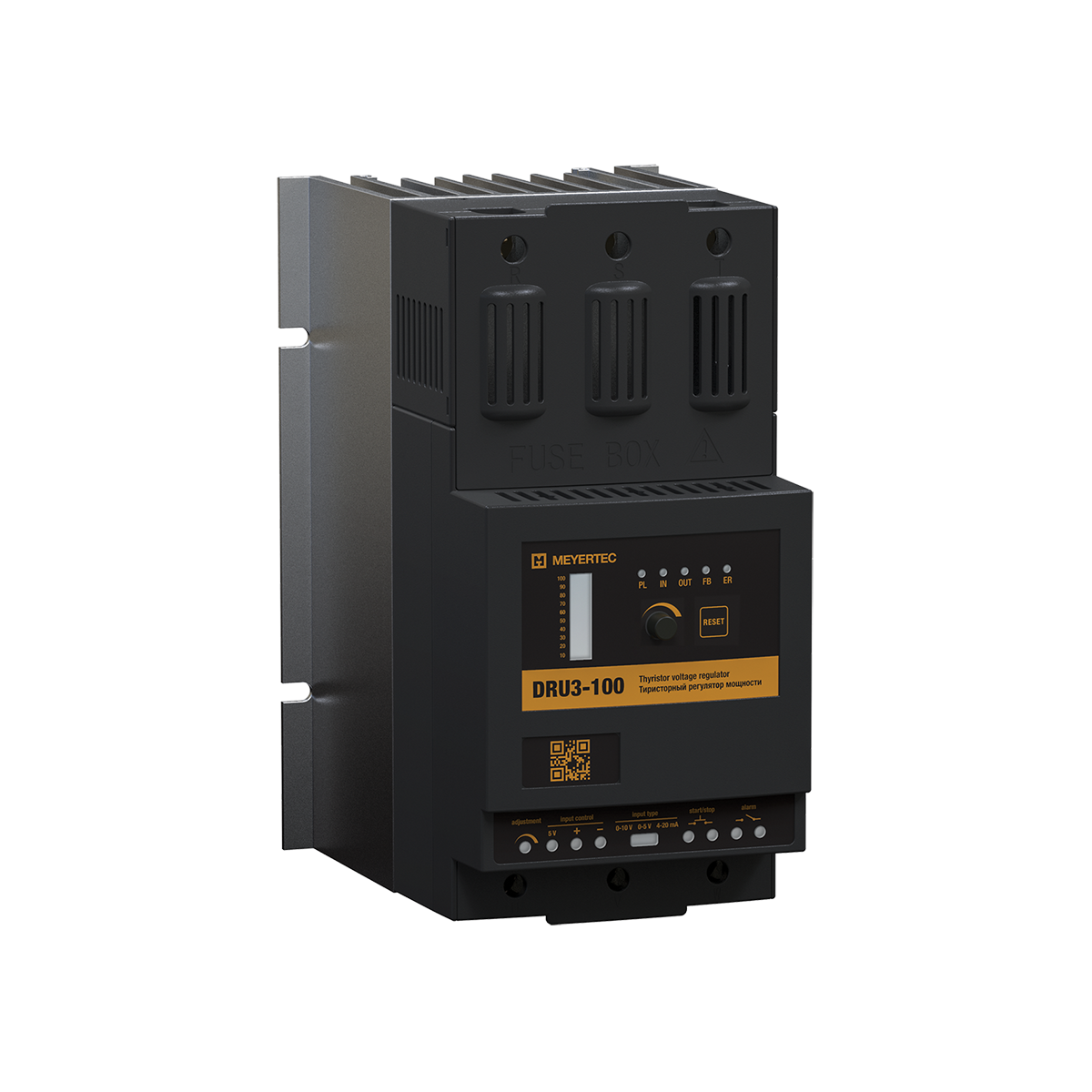

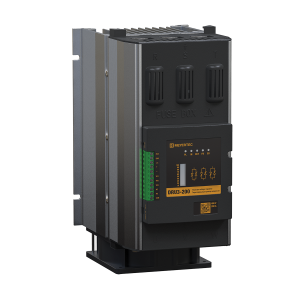

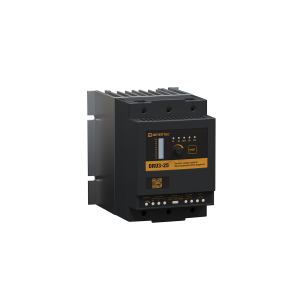

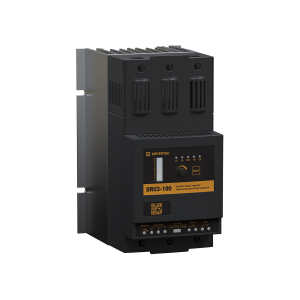

Регуляторы мощности DRU3 предназначены для плавного управления мощностью, передаваемой из сети в нагрузку. Управление производится в ручном режиме или посредством входного аналогового сигнала.
Преимущества
- Широкая линейка трехфазных регуляторов 25…200 А, напряжение 200…440 В.
- Точное управление нагрузкой – приведенная погрешность прибора не более 1 %.
- Линеаризация зависимости выходного напряжения или мощности от входного сигнала.
- Ручное управление по месту или автоматическое управление нагрузкой от аналогового сигнала: 4…20 мА, 0…5 В, 0…10 В.
- Быстродействующий предохранитель в каждой фазе регулятора мощности обеспечивает защиту от коротких замыканий.
Рекомендации к применению
Регуляторы мощности используются в автоматизированных системах управления технологическим процессом в любых отраслях промышленности: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия.
Наиболее часто регуляторы мощности используются для управления ТЭНами и инфракрасными нагревателями, а также для плавной регулировки мощных ламп накаливания.
Применение регулятора мощности MEYERTEC DRU3 в управлении температурой печи нагрева
Технические характеристики
Основной алгоритм управления регулятором мощности – фазовый. Регулировка мощности изменением угла (фазы) открытия тиристора. В этом случае мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.
Фазовый метод управления, используемый в регуляторах мощности DRU3
У регуляторов мощности DRU3 имеется функция линеаризации. Она позволяет линейно изменять напряжение на нагрузке. Все трёхфазные регуляторы имеют диапазон регулирования от 5 %.
Зависимость выходного напряжения от сигнала управления в регуляторах мощности MEYERTEC DRU3 (1 – для исполнений до 100 А, 2 – для исполнений 125…200 А)
Технические характеристики
|
Питание
|
|
Диапазон напряжения питания от трехфазной сети переменного тока
|
200…440 В (номинальное значение – 400 В)
|
|
Частота питающего напряжения
|
47…63 Гц
|
|
Аналоговый вход
|
|
Тип входа
|
0…20 мА, 4…20 мА
0…5 В, 0…10 В, 1…5 В, 2…10 В
|
|
Основная приведенная погрешность, не более
|
1 %
|
|
Номинальное значение входного сопротивления
|
-
не менее 10 кОм (диапазон 0…10 В)
-
не менее 30 кОм (диапазон 0…5 В)
-
не более 300 Ом (диапазон 0…20 мА)
|
|
Гальваническая изоляция от сети
|
1500 В
|
|
Дискретный вход
|
|
Тип входа
|
Логический
|
|
Назначение
|
Аварийный стоп
|
|
Гальваническая изоляция от сети
|
1500 В
|
|
Дискретный выход
|
|
Тип выхода
|
«Сухой контакт»
|
|
Тип контактов:
|
|
DRU3-25/40/75/100
|
Нормально-замкнутый
|
|
DRU3-125/150/200
|
Перекидной
|
|
Тип нагрузки
|
Резистивная
|
|
Максимальный коммутируемый ток
|
1 А
|
|
Максимальное коммутируемое напряжение
|
~125 В, =30 В
|
|
Гальваническая изоляция от сети
|
1500 В
|
|
Силовой выход
|
|
Тип нагрузки
|
Активная (резистивная)
|
|
Тип силовых ключей
|
Тиристоры
|
|
Номинальный выходной ток
|
16…125 А (зависит от модификации)
|
|
Максимальный выходной ток (до 120 с)
|
25…200 А
|
|
Схемы включения нагрузки
|
«Звезда без нейтрали», «треугольник»
|
|
Регулируемый параметр
|
Мощность
|
|
Способ регулировки выходного напряжения
|
Фазовый
|
|
Корпус
|
|
Тип корпуса
|
Для крепления на стену
|
|
Степень защиты корпуса по ГОСТ 14254:
|
|
– DRU3-25/40/75/100
|
IP20
|
|
– DRU3-125/150/200
|
IP00
|
|
Охлаждение:
|
|
– DRU3-25
|
естественное
|
|
– остальные модификации
|
принудительное (есть встроенный вентилятор)
|
|
Выделяемые тепловые потери
|
3,5 В × Ток нагрузки
|
|
Масса устройства (брутто/нетто):
|
|
– DRU3-25/40
|
2,20/2,35 кг
|
|
– DRU3-75/100
|
2,75/2,96 кг
|
|
– DRU3-125/150/200
|
6,10/6,97 кг
|
|
Общее
|
|
Средний срок службы
|
8 лет
|
|
Гарантийный срок
|
12 месяцев
|
