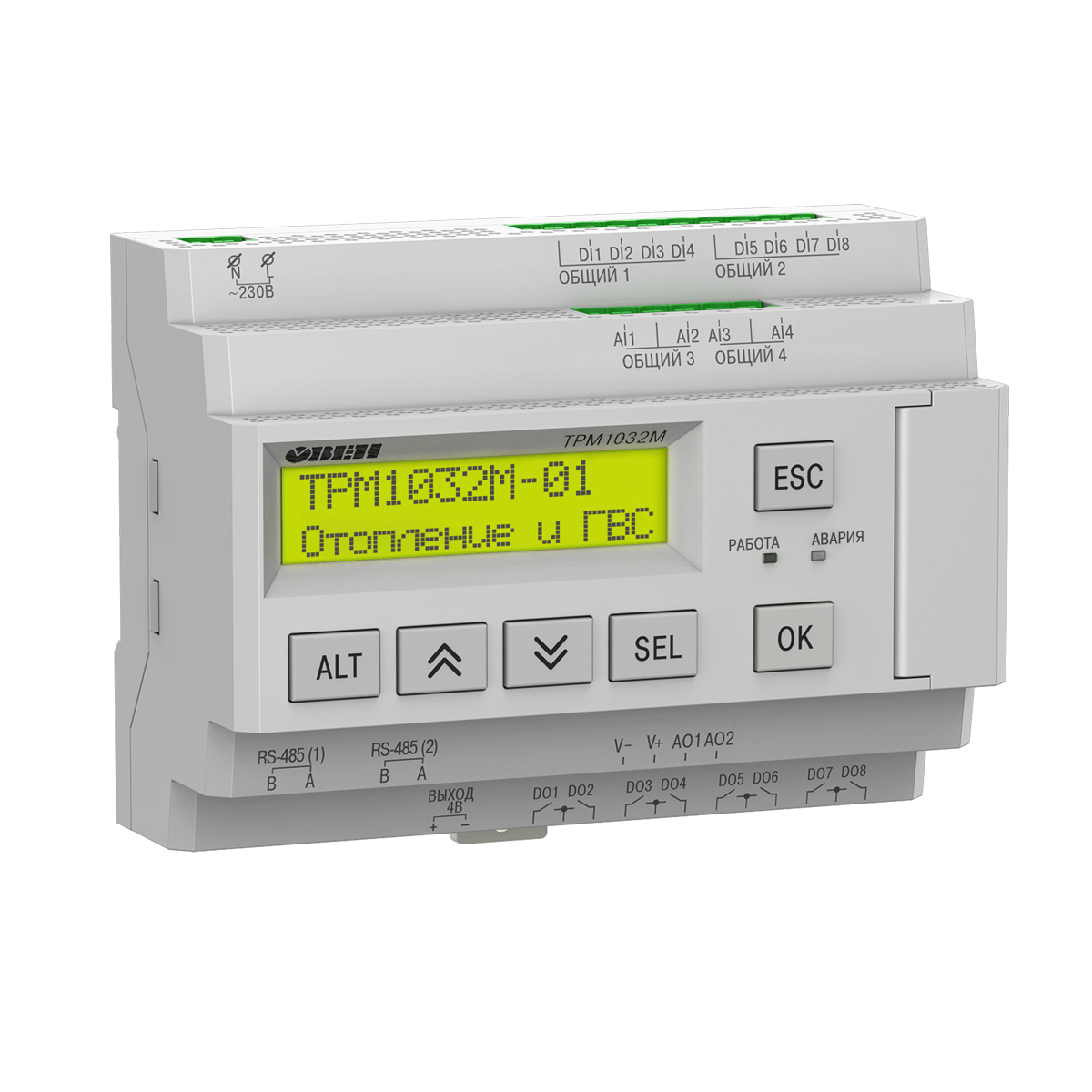

ТРМ1032М контроллер для многоконтурных систем отопления и ГВС

ТРМ1032М – контроллер с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах. Контроллер отопления и ГВС регулирует температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление в системе отопления, управляя контурами подпитки, защищает обратный теплоноситель от превышения температуры.

Преимущества

Узнать цену Консультация по продукции

Описание

Преимущества

Технические характеристики

Схемы подключения контроллера для отопления ТРМ1032М

ТРМ1032М-Х1.00.Р

ТРМ1032М-Х1.00.К

ТРМ1032М-Х1.00.У

ТРМ1032М-Х1.00.И

ТРМ1032М-Х2.00.Р

ТРМ1032М-Х2.00.К

ТРМ1032М-Х2.00.У

ТРМ1032М-Х2.00.И

Схема подключения модуля расширения к ТРМ1032М-Х2

Схемы подключения модулей расширения

Подключение ТРМ1032М-01.Х.Х к ТРМ1032–11.Х.Х

Подключение ТРМ1032М-02.Х.Х к ТРМ1032М–12.Х.Х

Технические характеристики контроллера для отопления

Общие сведения
Напряжение питания	90…264 В, номинальное 230 В
Часы реального времени	Есть
Модули расширения ПРМ	Да, до 2-х
Встроенный источник питания 24В	Есть
Дискретные входы
Количество	8
Подключаемые устройства	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Номинальное напряжение питания	230 В
Гальваническая развязка	Групповая по 4 входа (1-4, 5-8)
Аналоговые входы
Количество	4
Тип измеряемых сигналов	4…20 мА, 0…4 кОм
Период обновления значений всех каналов	10 мс
Дискретные выходы
Количество	8
Тип выходов	Релейные (нормально-разомкнутые)
Допустимая нагрузка	· 5А при напряжении не более 250 В перем. тока, cos φ > 0,95 · 3 А при напряжении не более 30В пост. тока
Гальваническая развязка	Групповая, по 2 выхода
Аналоговые выходы
Количество	2 (модификации)
Тип выходов	4…20 мА (И) или 0…10 В (У) – выбирается при заказе
Гальваническая развязка	Выход 4…20 мА (И): индивидуальная 2830 В Выход 0…10 В (У): групповая 2830 В
Интерфейсы
Количество	2
Интерфейс	RS-485
Протокол	Modbus RTU/ASCII
Режим работы	Master/Slave
Индикация и управление
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Язык	Русский
Количество механических кнопок	6
