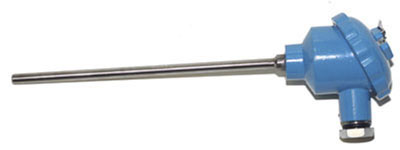

Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -70 до +500°С. Градуировка Pt100

-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006
-Класс допуска В по ГОСТ Р 8.625-2006.
– Если требуется изготовление датчика с длиной погружной части менее 150 мм или более 1500 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.



Пример для записи при заказе: ТС728-d10-H300-Pt100 (-70…+500⁰С)
−  ТC728 – модель преобразователя;
−  d10 – диаметр корпуса (мм);
−  Н300 – длина погружаемой части в (мм);
−  Pt100 – тип НСХ.
Узнать цену Консультация по продукции

Описание

Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -70 до +500°С. Градуировка Pt100

-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006
-Класс допуска В по ГОСТ Р 8.625-2006.
– Если требуется изготовление датчика с длиной погружной части менее 150 мм или более 1500 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.



Пример для записи при заказе: ТС728-d10-H300-Pt100 (-70…+500⁰С)
−  ТC728 – модель преобразователя;
−  d10 – диаметр корпуса (мм);
−  Н300 – длина погружаемой части в (мм);
−  Pt100 – тип НСХ.

Технические характеристики

  • Корпус термопары:12Х18Н10Т.
  • Диаметр корпуса:10 мм.
  • Длина погружной части: 160, 200, 250, 320, 400, 500, 630, 800, 1000 1250 мм.
  • Материал головки:Алюминиевый сплав
  • Градуировки:Pt100

Подробное описание

Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -70 до +500°С. Градуировка Pt100
-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006
-Класс допуска В по ГОСТ Р 8.625-2006.
– Если требуется изготовление датчика с длиной погружной части менее 150 мм или более 1500 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.
Пример для записи при заказе: ТС728-d10-H300-Pt100 (-70…+500⁰С)
−  ТC728 – модель преобразователя;
−  d10 – диаметр корпуса (мм);
−  Н300 – длина погружаемой части в (мм);
−  Pt100 – тип НСХ.


Материалы

ТС728.pdf 90.3 Kb скачать
