Описание

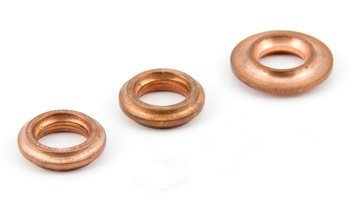

Уплотнительные кольца предназначены для уплотнения соединения средства измерений с дополнительным оборудованием или отборным устройством.
Уплотнительные кольца предназначены для уплотнения соединения средства измерений с дополнительным оборудованием или отборным устройством.
Технические характеристики
Рабочее давление, МПа
До 160
Материал
Медь М1М
Исполнение
Тип 1 — фигурное кольцо
Тип 2 — плоское кольцо
Техническая документация
ТУ 4218-001-4719015564-2015
Варианты исполнения
| Наименование | |
| Уплотнительное кольцо для установки манометра | G¼ или М12×1,5 |
| G½ или М20×1,5 | |
Чертежи
Уплотнительное кольцо, тип исполнения 1 — фигурное.
| Размер резьбы | Размеры (мм) | |||
|---|---|---|---|---|
| D | d | d1 | b | |
| G¼, M12×1,5 | 9,5 | 5 | 7 | 3 |
| G½, M20×1,5 | 18 | 8 | 11 | 4 |
Уплотнительное кольцо, тип исполнения 2 — плоское.
| Размер резьбы | Размеры (мм) | |||
|---|---|---|---|---|
| D | d | d1 | b | |
| G¼, M12×1,5 | 9,5 | 5 | — | 1 |
| G½, M20×1,5 | 18 | 6,5 | — | 2 |
