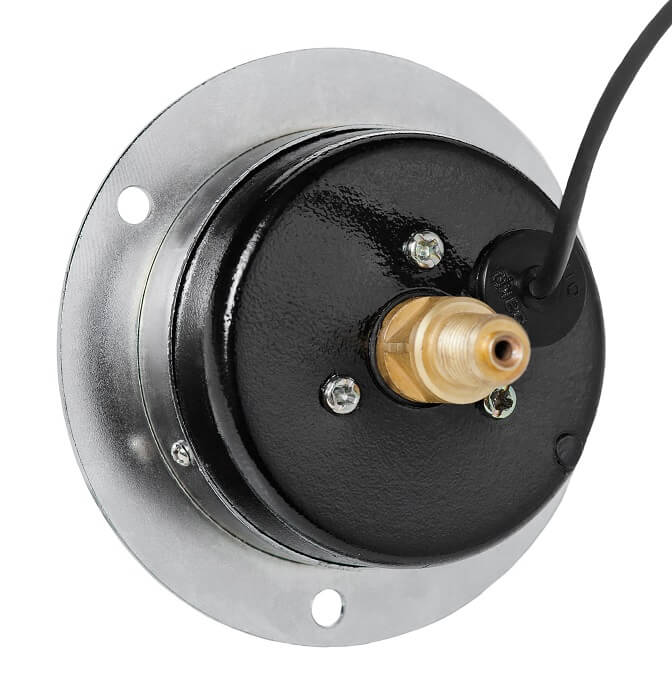

Номинальный диаметр корпуса-63 мм,Класс точности-2,5,Степень пылевлагозащиты-IP40,Резьба присоединительного штуцера– М10*1 (базовая)

– другие резьбы по заказу,Размер квадрата под ключ, мм-11 мм,Расположение штуцера-центрально-осевое,Устойчивость к климатическим воздействиям-исполнение У2 по ГОСТ 15150-69,Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)-от -50 до +150 оС,Диапазон температуры окружающей среды, оС-от -60 до +60 оС,Виброзащищенность-группа L3 по ГОСТ Р 52931-2008,Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы

– переменная нагрузка – 2/3 шкалы

– кратковременная нагрузка – 110% шкалы,Средний срок службы-10 лет,Масса, не более-0,5 кг,Тип контактов-с магнитным поджатием,Максимальное напряжение коммутируемого тока– 220В постоянного тока

– 380В переменного тока,Сила тока, не более-1А,Максимальная разрывная мощность контактов– 30Вт постоянного тока

– 50ВА переменного тока,Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний– для контактов с магнитным поджатием +/- 4%

– для скользящих контактов +/- 2,5%,Материал корпуса-сталь, окрашенная в черный цвет,Обечайка с передним фланцем-коррозионностойкая сталь, крепление винтами,Стекло-органическое,Трубчатая пружина-медный сплав:

– до 10 МПа полувитковая

– от 16 до 60 МПа многовитковая,Штуцер, трибко-секторный механизм-медный сплав,Циферблат-алюминиевый сплав, окрашенный в белый цвет

Узнать цену Консультация по продукции

Описание

Номинальный диаметр корпуса-63 мм,Класс точности-2,5,Степень пылевлагозащиты-IP40,Резьба присоединительного штуцера– М10*1 (базовая)

– другие резьбы по заказу,Размер квадрата под ключ, мм-11 мм,Расположение штуцера-центрально-осевое,Устойчивость к климатическим воздействиям-исполнение У2 по ГОСТ 15150-69,Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)-от -50 до +150 оС,Диапазон температуры окружающей среды, оС-от -60 до +60 оС,Виброзащищенность-группа L3 по ГОСТ Р 52931-2008,Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы

– переменная нагрузка – 2/3 шкалы

– кратковременная нагрузка – 110% шкалы,Средний срок службы-10 лет,Масса, не более-0,5 кг,Тип контактов-с магнитным поджатием,Максимальное напряжение коммутируемого тока– 220В постоянного тока

– 380В переменного тока,Сила тока, не более-1А,Максимальная разрывная мощность контактов– 30Вт постоянного тока

– 50ВА переменного тока,Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний– для контактов с магнитным поджатием +/- 4%

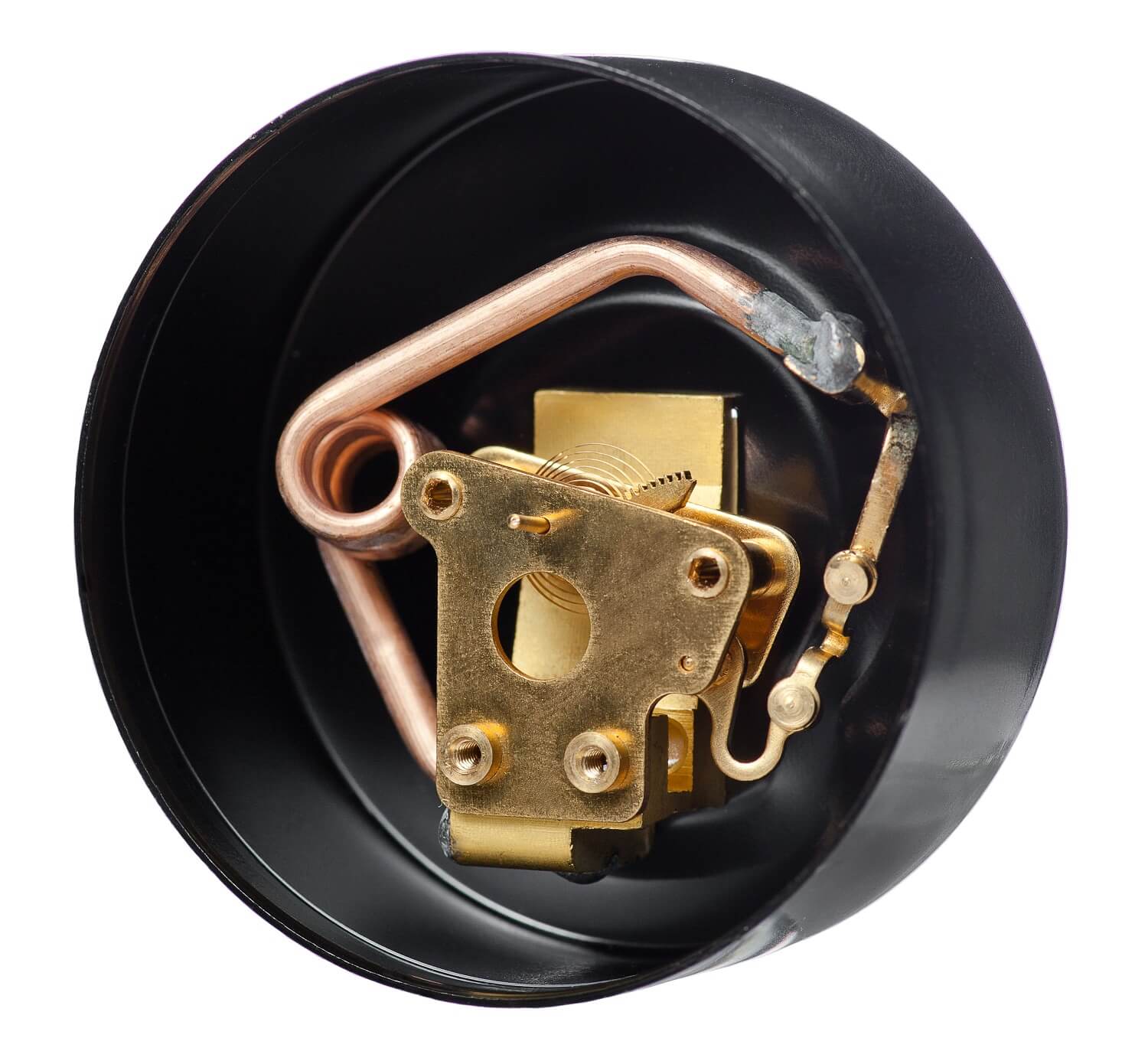

– для скользящих контактов +/- 2,5%,Материал корпуса-сталь, окрашенная в черный цвет,Обечайка с передним фланцем-коррозионностойкая сталь, крепление винтами,Стекло-органическое,Трубчатая пружина-медный сплав:

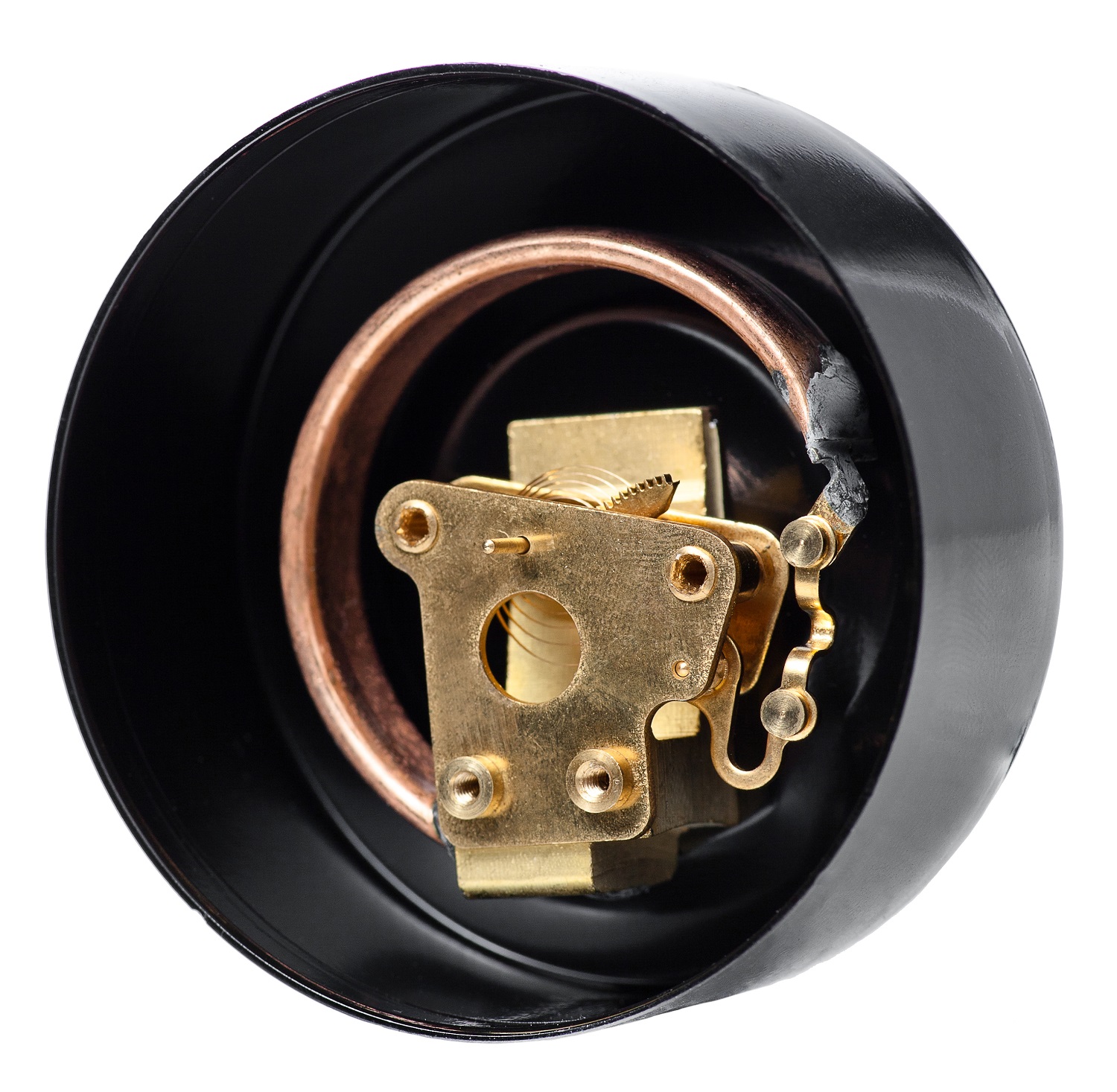

– до 10 МПа полувитковая

– от 16 до 60 МПа многовитковая,Штуцер, трибко-секторный механизм-медный сплав,Циферблат-алюминиевый сплав, окрашенный в белый цвет

Технические характеристики

Тип ФТ, модель

Класс точности Ф, мм Пределы измеряемого давления Цена без НДС, руб.
ДВ2010ф исп 1 *

2,5

63 -100 – 0 кПа 1950
ДА2010ф исп 1 *

-100 – 60…500 кПа;

-0,1 – 0,9…2,4 МПа

ДМ2010ф исп 1 *

0 – 100…600 кПа;

0 – 1…10 МПа

1950
0 – 16…40 МПа  2025

 .

Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

ДВ2010ф исп 1 (вакуумметр) -100 – 0 кПа
ДА2010ф исп 1 (мановакуумметр)

-100 – 60; 150; 300; 500 кПа;

-0,1 – 0,9; 1,5; 2,4 МПа

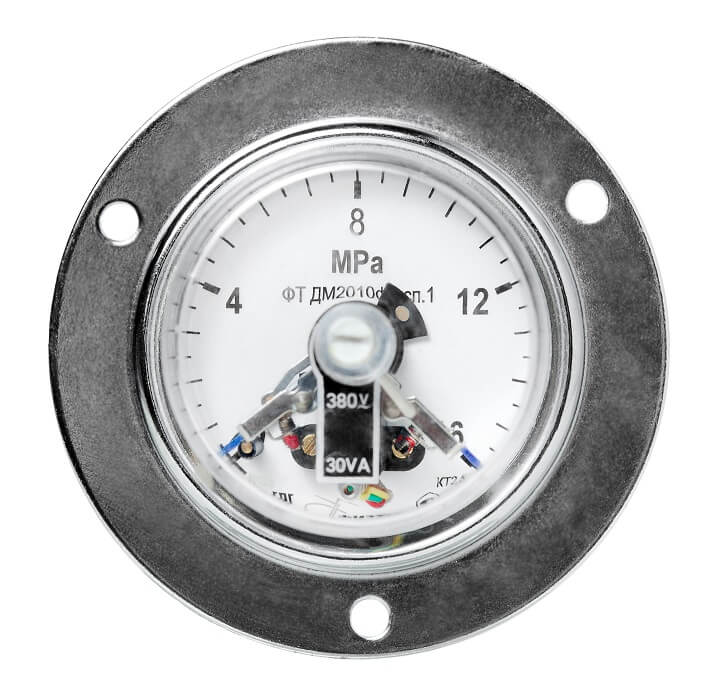

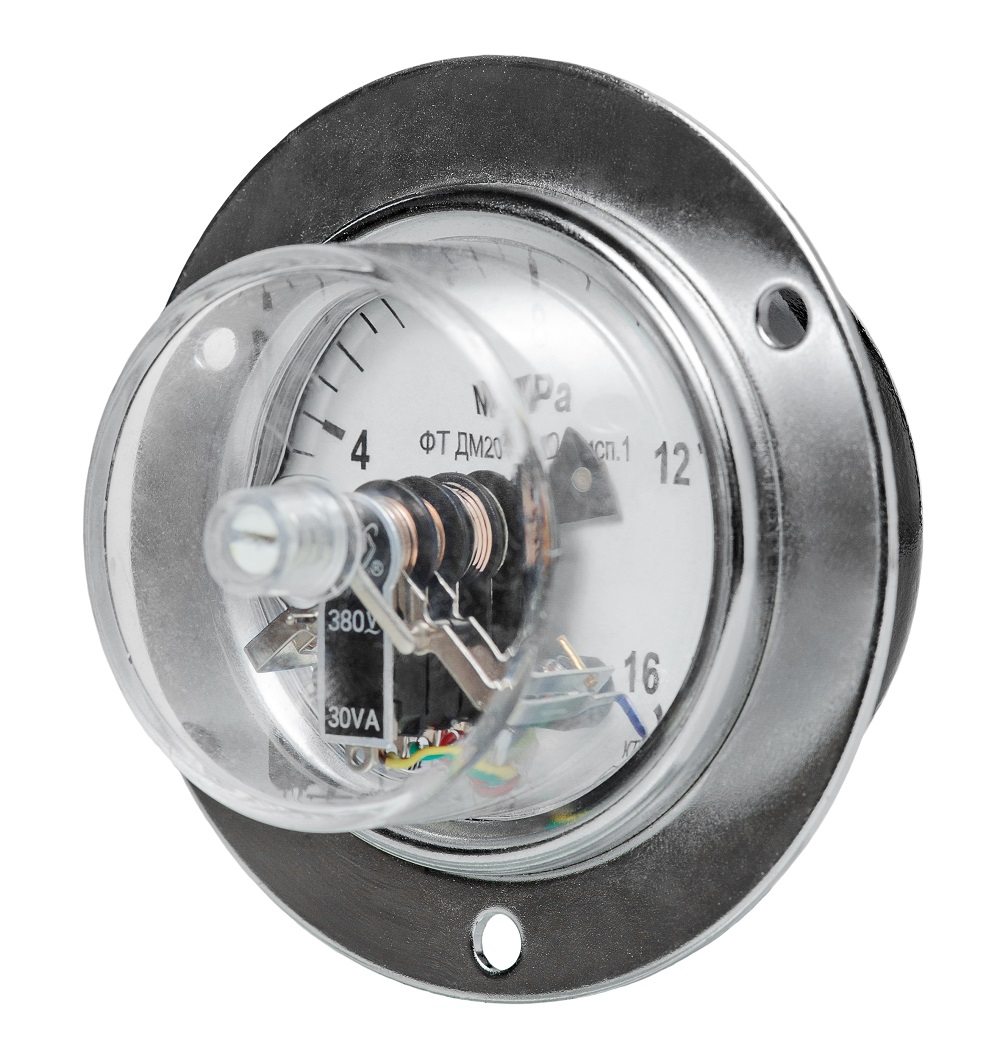

ДМ2010ф исп 1 (манометр)

0 – 100; 160; 250; 400; 600 кПа;

0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
