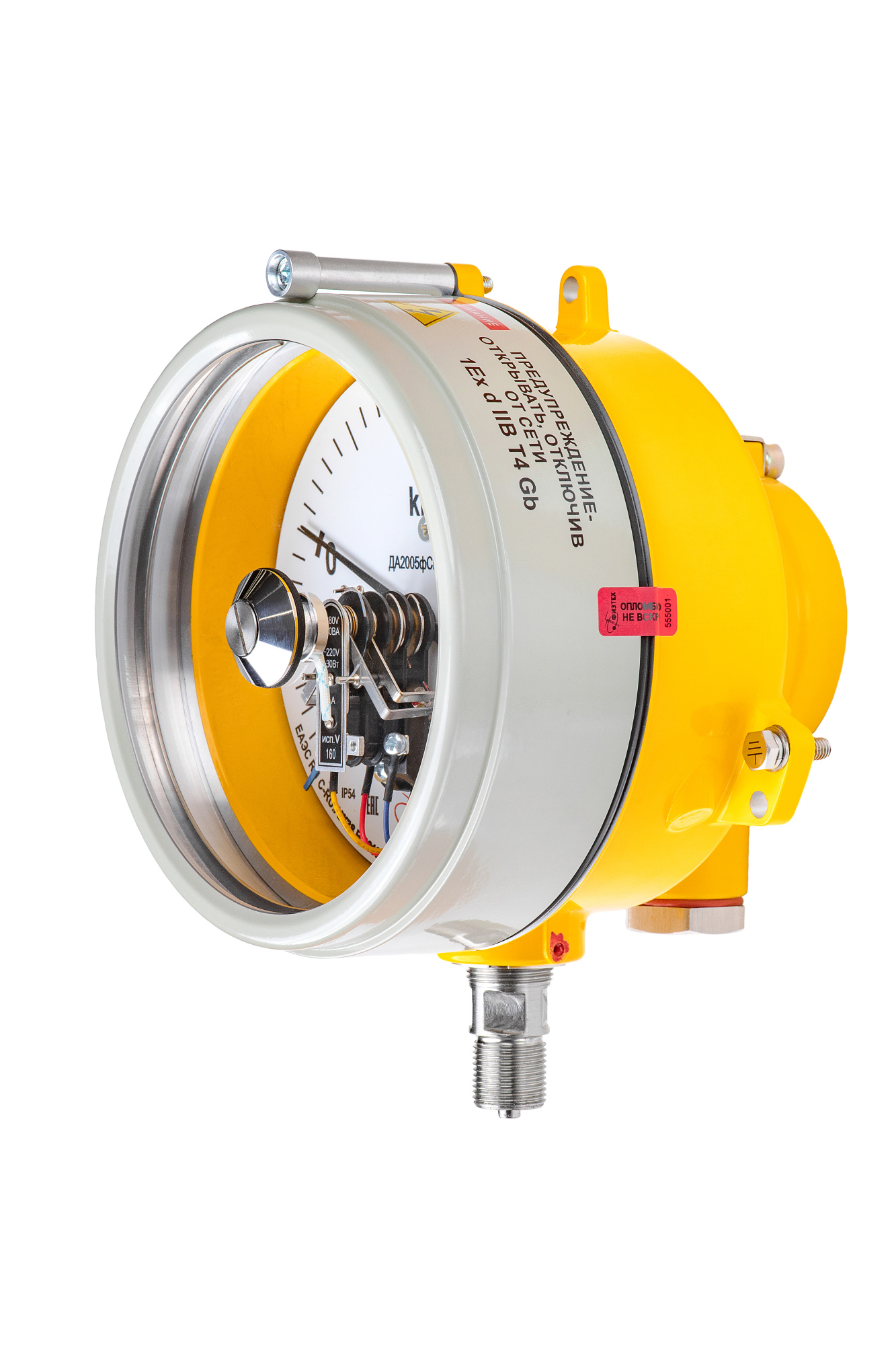

Номинальный диаметр корпуса-160 мм,Класс точности-1,5,Вид взрывозащиты-взрывонепроницаемая оболочка,Маркировка взрывозащиты-1Ех d IIВ Т4 Gb,Взрывоопасные зоны помещений и наружных установок-класс 1 и 2 по ГОСТ Р 51330.9-99,Взрывоопасные смеси-категории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010,Степень пылевлагозащиты-IP54 у вводного и приборного отделения манометра,Резьба присоединительного штуцера– М20*1,5 (базовая)

– другие резьбы по заказу,Размер квадрата под ключ, мм-17 мм,Расположение штуцера-радиальное,Устойчивость к климатическим воздействиям-исполнение У1 по ГОСТ 15150-69,Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)-от -50 до +150 оС,Диапазон температуры окружающей среды, оС-от -60 до +60 оС,Виброзащищенность-группа L1 по ГОСТ Р 52931-2008,Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы

– переменная нагрузка – 2/3 шкалы

– кратковременная нагрузка – 110% шкалы,Средний срок службы-6 лет,Масса, не более-3,2 кг,Тип контактов– с магнитным поджатием (базовый)

– скользящие контакты (по заказу),Максимальное напряжение коммутируемого тока– 220В постоянного тока

– 380В переменного тока,Сила тока, не более — 1А для контактов с магнитным поджатием

– 0,5А для скользящих контактов,Максимальная разрывная мощность контактов-с магнитным поджатием:

– 30Вт постоянного тока

– 50ВА перем. тока

для скользящих контактов:

– 10Вт пост. тока

– 20ВА перем. тока,Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний– для контактов с магнитным поджатием +/- 4%

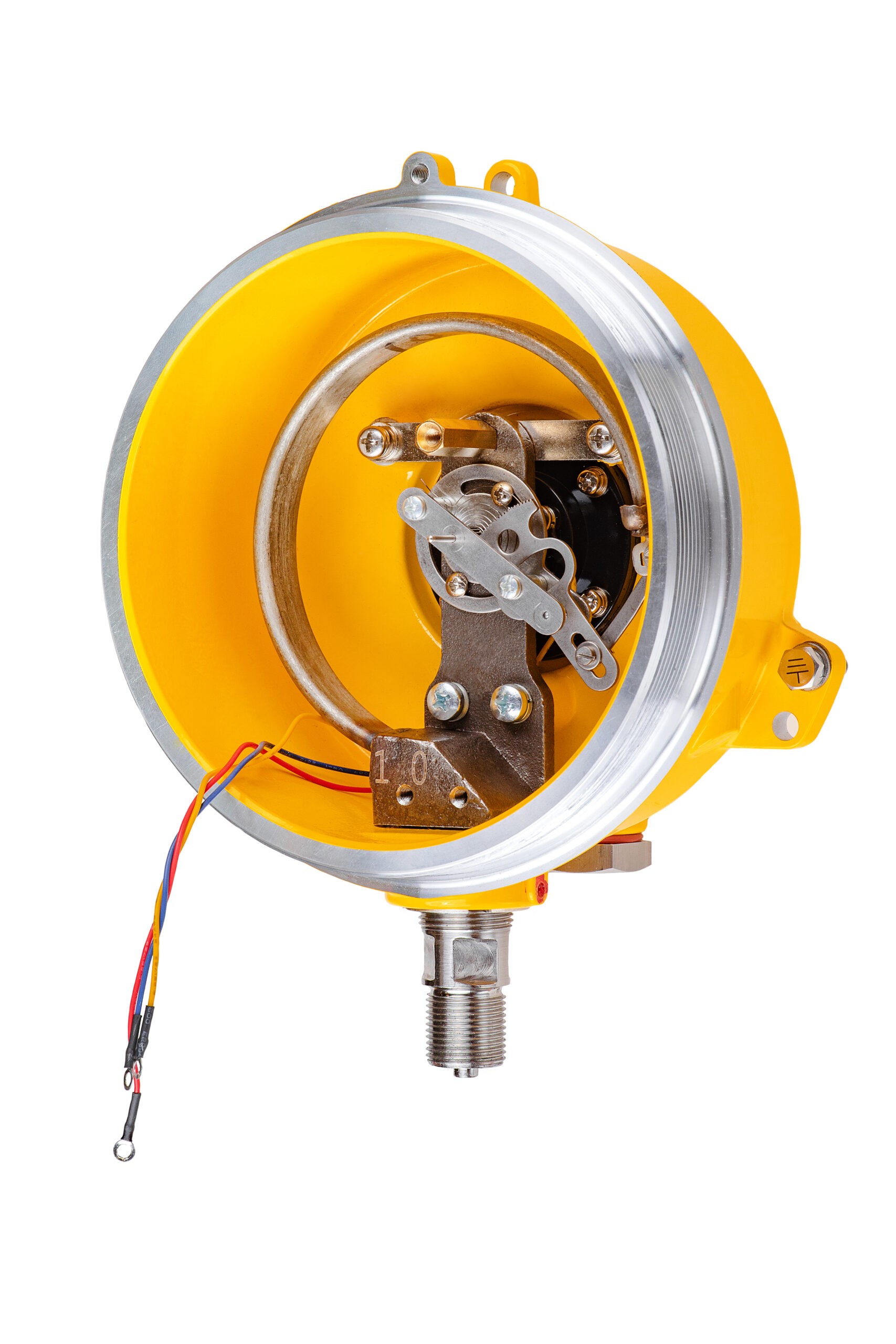

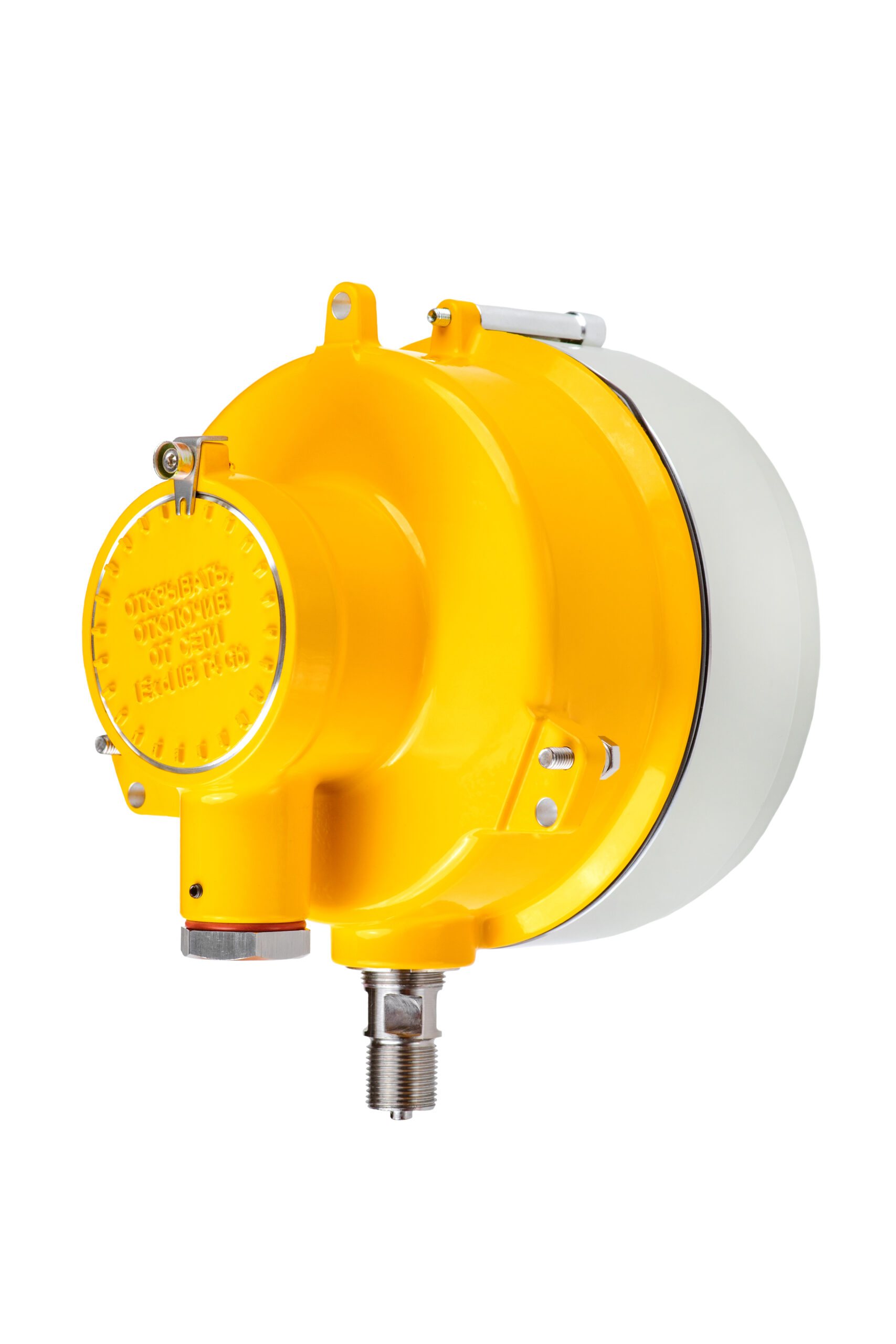

– для скользящих контактов +/- 2,5%,Материал корпуса-алюминиевый сплав, окрашенный в желтый цвет,Обечайка-сталь, окрашенная в серый цвет, крепление к корпусу по резьбе,Стекло-органическое,Трубчатая пружина-нержавеющая сталь:

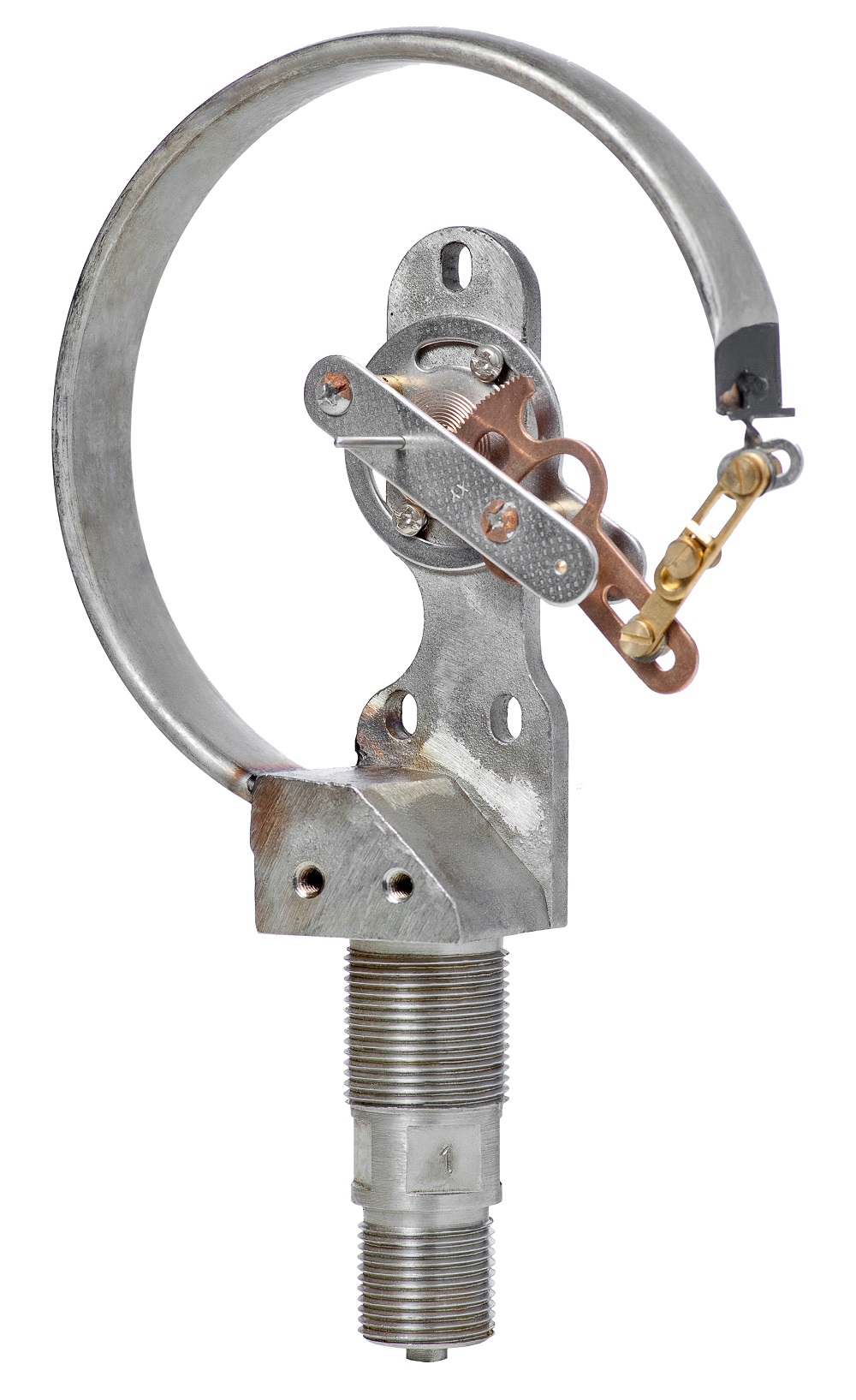

– до 10 МПа полувитковая

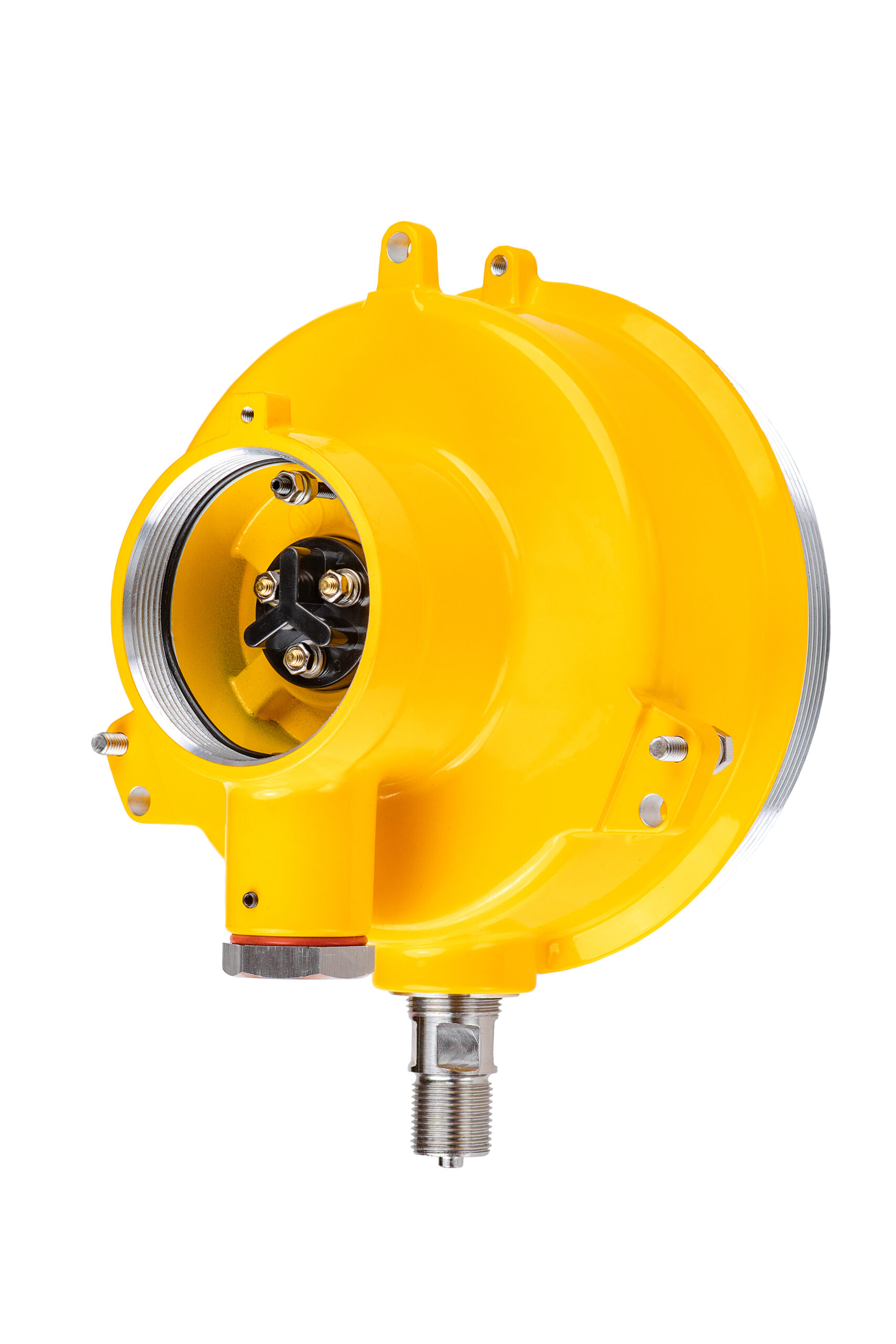

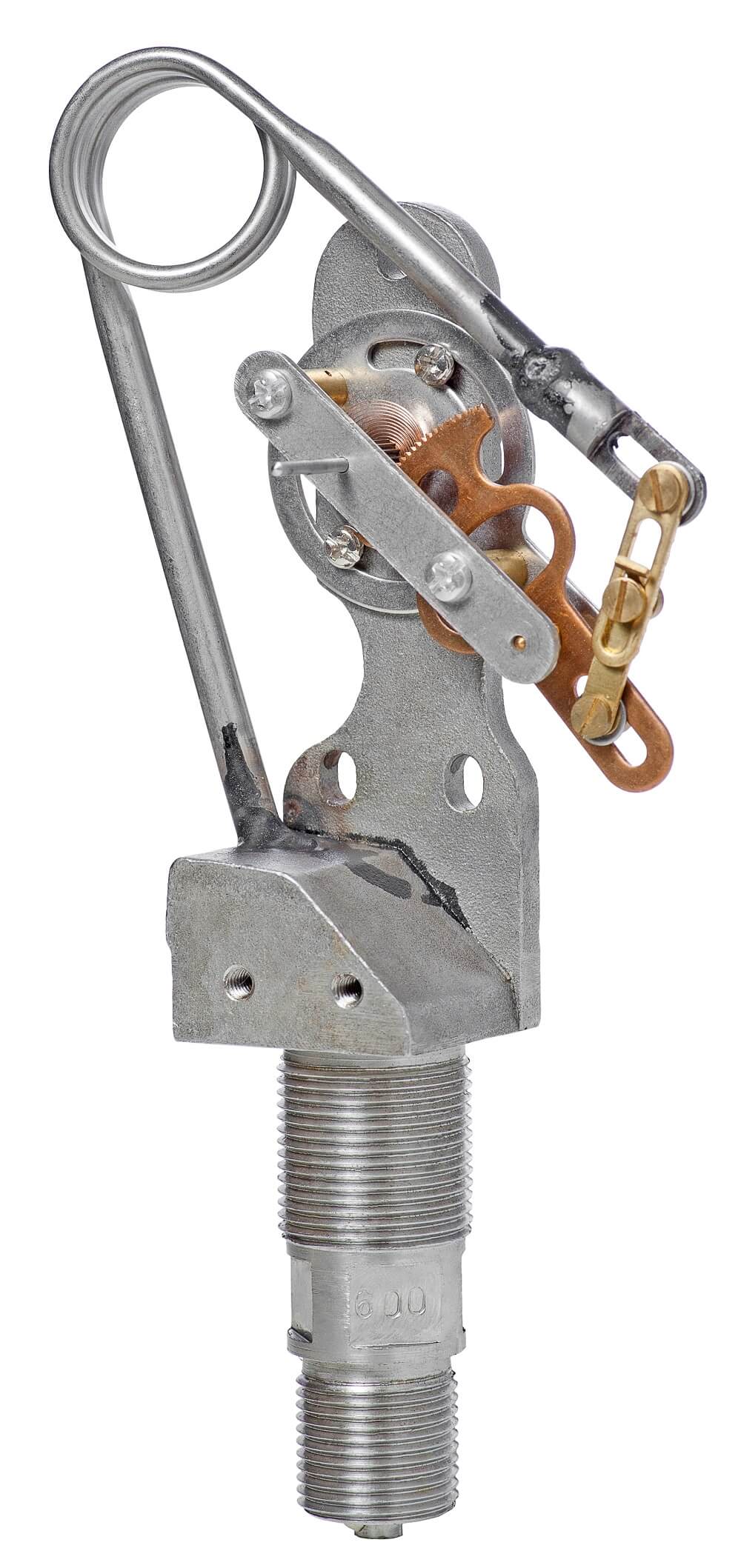

– от 16 до 60 МПа многовитковая,Штуцер, трибко-секторный механизм-нержавеющая сталь,Циферблат-алюминиевый сплав, окрашенный в белый цвет,Монтаж кабеля-токовый монтаж: винтовой (терминальный) зажим

закрепление кабеля:

– трубная разводка кабеля

– разводка в металорукав

Узнать цену Консультация по продукции

Описание

Номинальный диаметр корпуса-160 мм,Класс точности-1,5,Вид взрывозащиты-взрывонепроницаемая оболочка,Маркировка взрывозащиты-1Ех d IIВ Т4 Gb,Взрывоопасные зоны помещений и наружных установок-класс 1 и 2 по ГОСТ Р 51330.9-99,Взрывоопасные смеси-категории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010,Степень пылевлагозащиты-IP54 у вводного и приборного отделения манометра,Резьба присоединительного штуцера– М20*1,5 (базовая)

– другие резьбы по заказу,Размер квадрата под ключ, мм-17 мм,Расположение штуцера-радиальное,Устойчивость к климатическим воздействиям-исполнение У1 по ГОСТ 15150-69,Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)-от -50 до +150 оС,Диапазон температуры окружающей среды, оС-от -60 до +60 оС,Виброзащищенность-группа L1 по ГОСТ Р 52931-2008,Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы

– переменная нагрузка – 2/3 шкалы

– кратковременная нагрузка – 110% шкалы,Средний срок службы-6 лет,Масса, не более-3,2 кг,Тип контактов– с магнитным поджатием (базовый)

– скользящие контакты (по заказу),Максимальное напряжение коммутируемого тока– 220В постоянного тока

– 380В переменного тока,Сила тока, не более — 1А для контактов с магнитным поджатием

– 0,5А для скользящих контактов,Максимальная разрывная мощность контактов-с магнитным поджатием:

– 30Вт постоянного тока

– 50ВА перем. тока

для скользящих контактов:

– 10Вт пост. тока

– 20ВА перем. тока,Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний– для контактов с магнитным поджатием +/- 4%

– для скользящих контактов +/- 2,5%,Материал корпуса-алюминиевый сплав, окрашенный в желтый цвет,Обечайка-сталь, окрашенная в серый цвет, крепление к корпусу по резьбе,Стекло-органическое,Трубчатая пружина-нержавеющая сталь:

– до 10 МПа полувитковая

– от 16 до 60 МПа многовитковая,Штуцер, трибко-секторный механизм-нержавеющая сталь,Циферблат-алюминиевый сплав, окрашенный в белый цвет,Монтаж кабеля-токовый монтаж: винтовой (терминальный) зажим

закрепление кабеля:

– трубная разводка кабеля

– разводка в металорукав

Технические характеристики

Модель Класс точности Ф, мм Пределы измеряемого давления Цена без НДС, руб.
ДВ2005фСг1Ехd Кс *

1,5

(по заказу 1,0 для давлений выше 400 кПа) *

160 -100 – 0 кПа 12500
ДА2005фСг1Ехd Кс *

-100 – 60…500 кПа;

-0,1 – 0,9…2,4 МПа

ДМ2005фСг1Ехd Кс *

0 – 60…600 кПа;

0 – 1…60 МПа

 .

Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

ДВ2005фСг1Ехd Кс (вакуумметр) -100 – 0 кПа

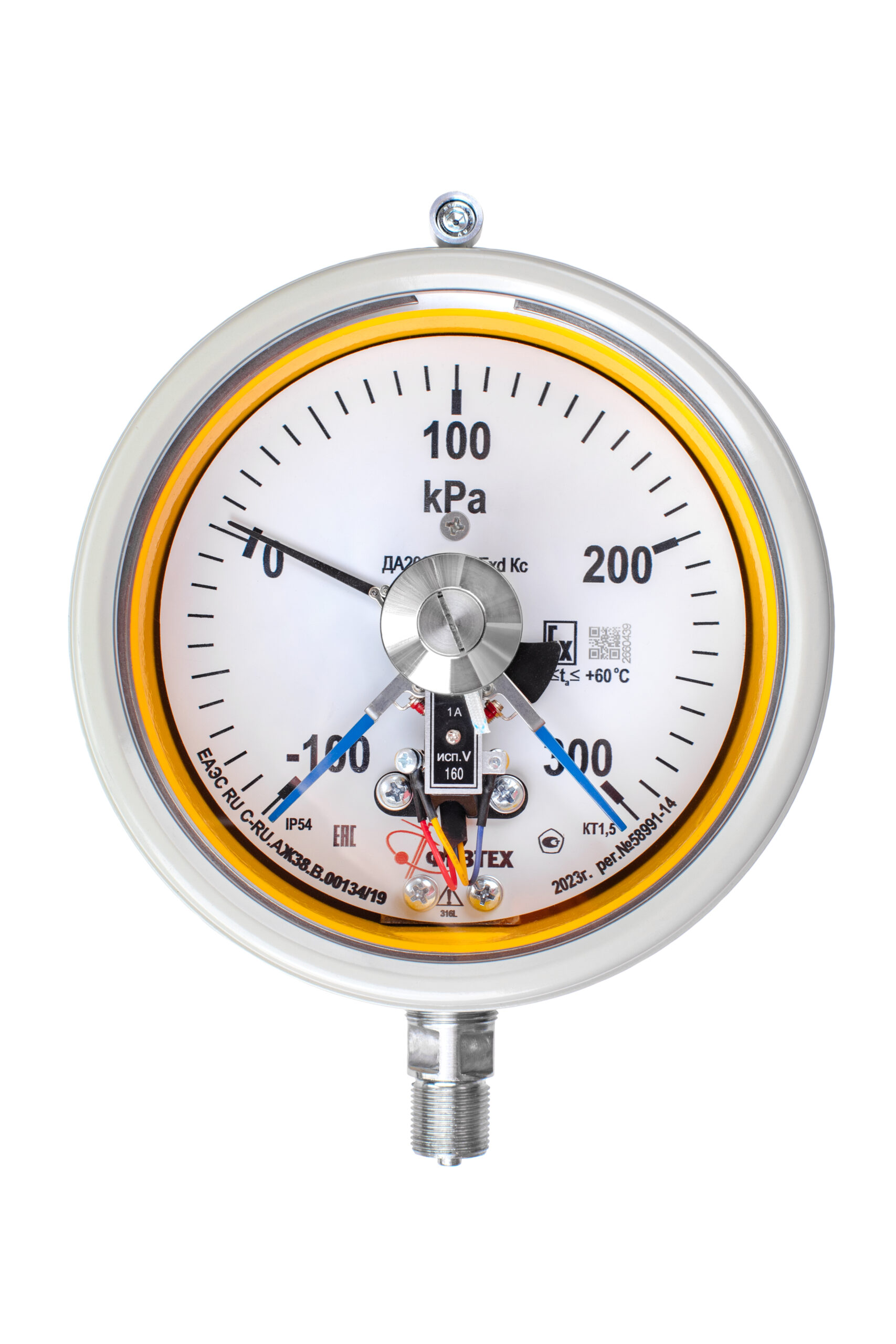

ДА2005фСг1Ехd Кс (мановакуумметр)

-100 – 60; 150; 300; 500 кПа;

-0,1 – 0,9; 1,5; 2,4 МПа

ДМ2005фСг1Ехd Кс (манометр)

0 – 60; 100; 160; 250; 400; 600 кПа;

0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
