Номинальный диаметр корпуса-160 мм,Класс точности-1,0,Степень пылевлагозащиты-IP54,Резьба присоединительного штуцера– М20*1,5 (базовая)

– другие резьбы по заказу,Размер квадрата под ключ, мм-17 мм,Расположение штуцера-радиальное,Устойчивость к климатическим воздействиям-исполнение УХЛ1 по ГОСТ 15150-69,Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)-от -50 до +150 оС,Диапазон температуры окружающей среды, оС-от -70 до +60 оС,Виброзащищенность-группа L3 по ГОСТ Р 52931-2008,Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы

– переменная нагрузка – 2/3 шкалы

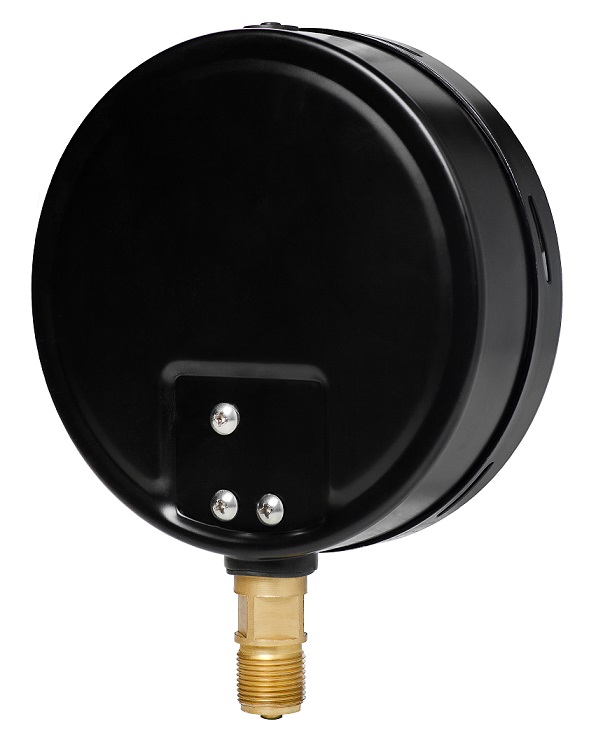

– кратковременная нагрузка – 110% шкалы,Средний срок службы-10 лет,Масса, не более-0,9 кг,Материал корпуса– сталь, окрашенная в черный цвет (базовый)

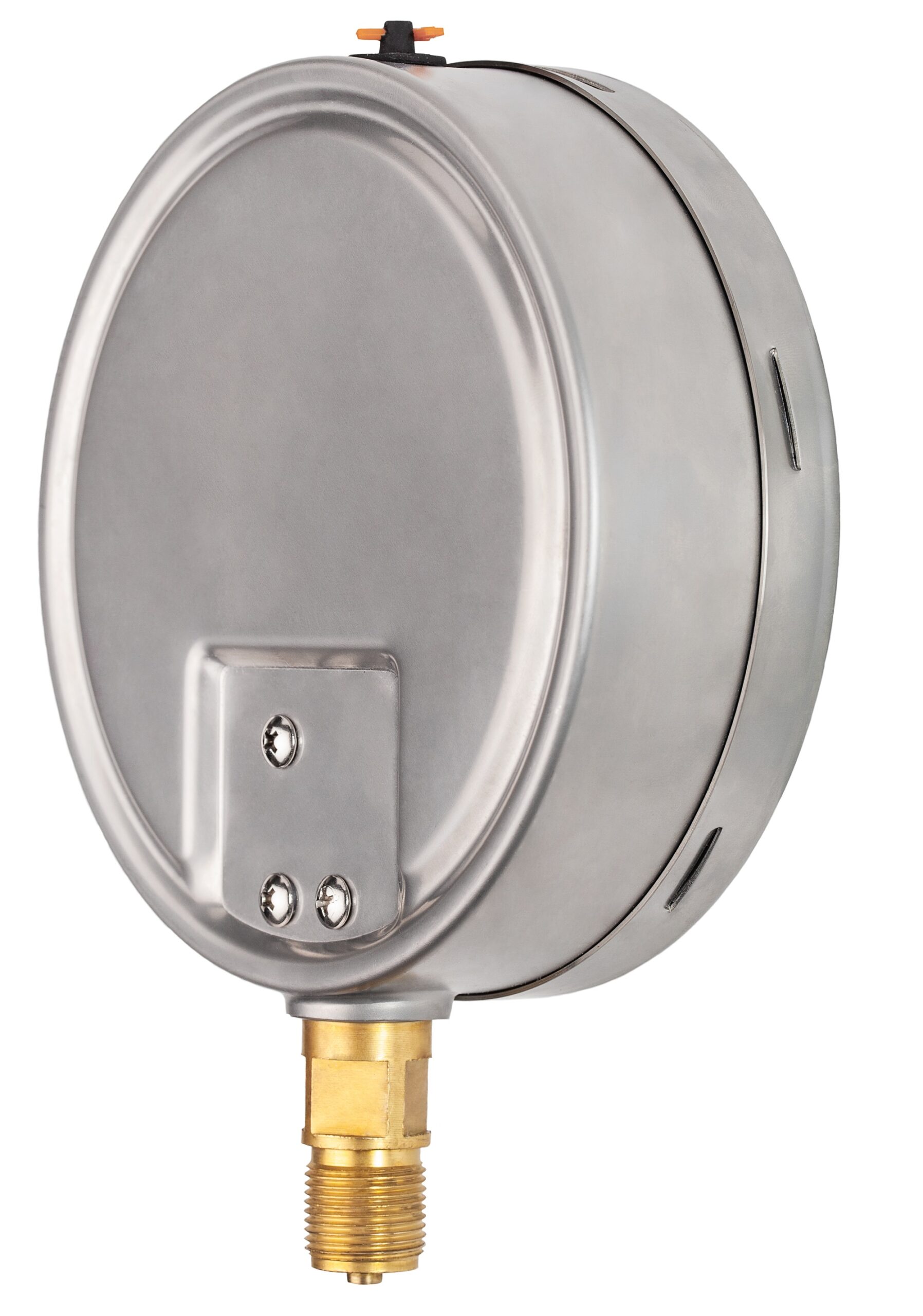

– нержавеющая сталь (по заказу),Обечайка– байонетная стальная, окрашенная в черный цвет (базовая)

– байонетная, нержавеющая сталь (по заказу),Стекло– для стального корпуса: техническое (базовое)

– для нержавеющего корпуса: органическое (базовое)

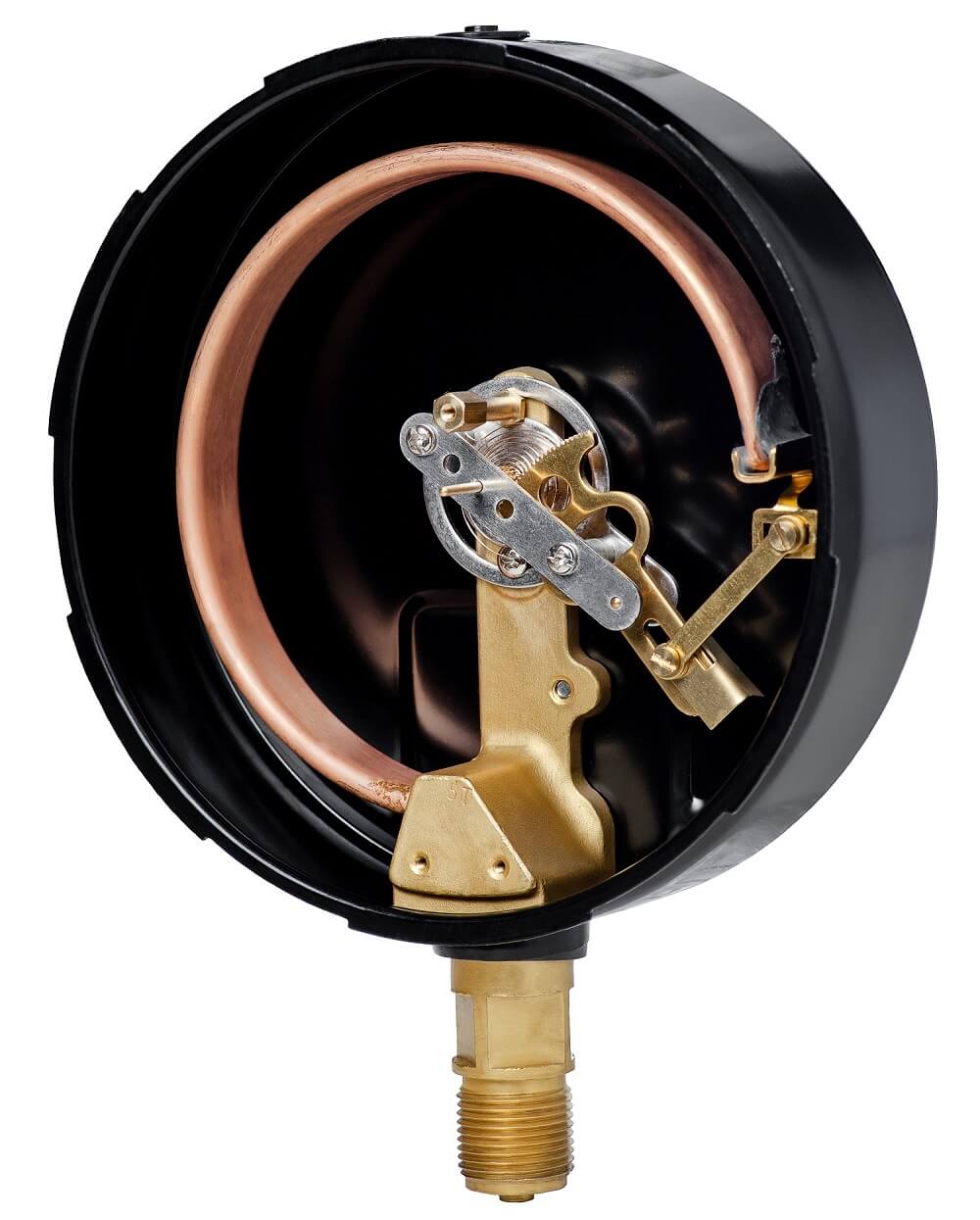

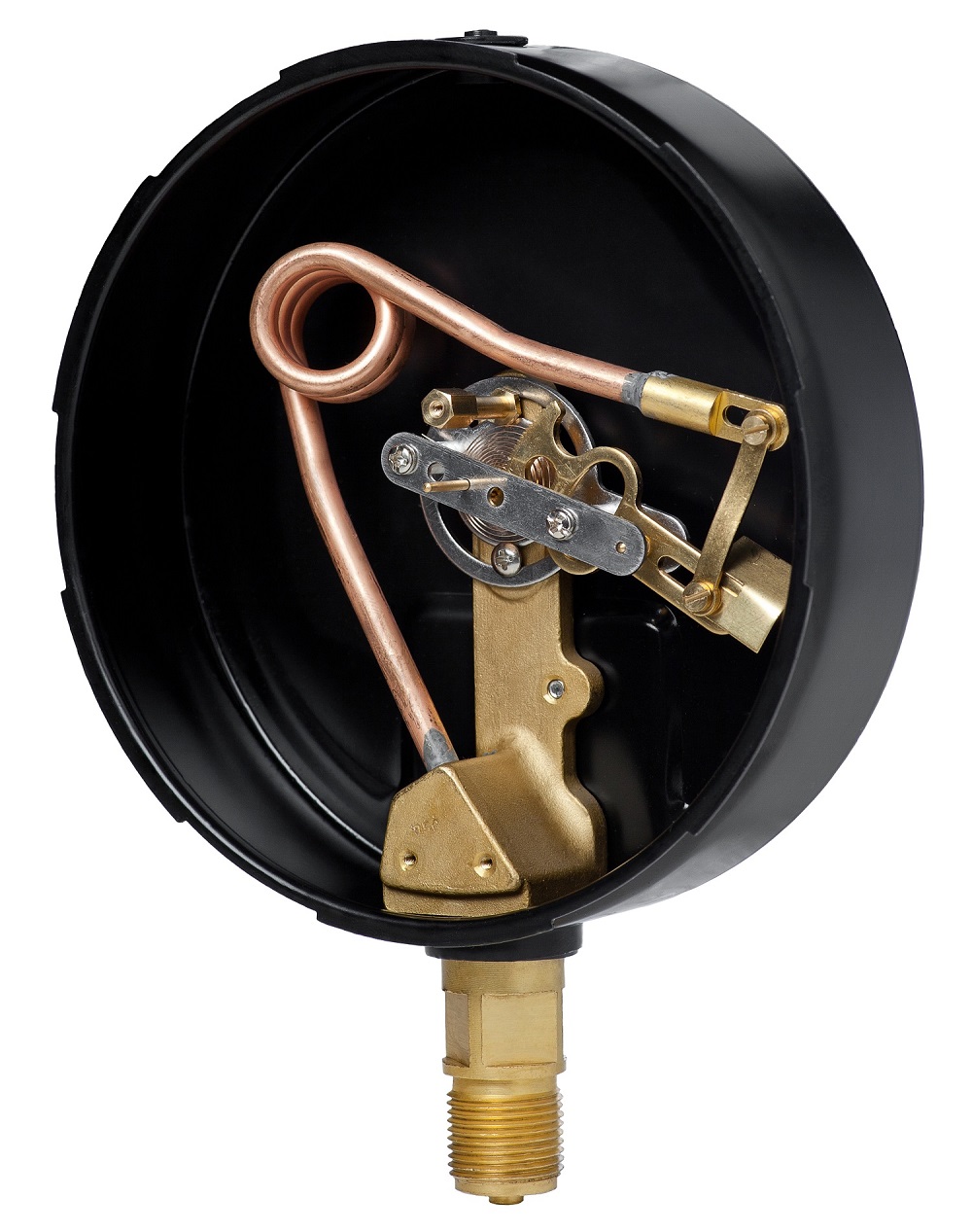

– многослойное безопасное (по заказу),Трубчатая пружина-медный сплав:

– до 10 МПа полувитковая

– от 16 до 60 МПа многовитковая,Штуцер, трибко-секторный механизм-медный сплав,Циферблат-алюминиевый сплав, окрашенный в белый цвет

Узнать цену Консультация по продукции

Описание

Номинальный диаметр корпуса-160 мм,Класс точности-1,0,Степень пылевлагозащиты-IP54,Резьба присоединительного штуцера– М20*1,5 (базовая)

– другие резьбы по заказу,Размер квадрата под ключ, мм-17 мм,Расположение штуцера-радиальное,Устойчивость к климатическим воздействиям-исполнение УХЛ1 по ГОСТ 15150-69,Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)-от -50 до +150 оС,Диапазон температуры окружающей среды, оС-от -70 до +60 оС,Виброзащищенность-группа L3 по ГОСТ Р 52931-2008,Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы

– переменная нагрузка – 2/3 шкалы

– кратковременная нагрузка – 110% шкалы,Средний срок службы-10 лет,Масса, не более-0,9 кг,Материал корпуса– сталь, окрашенная в черный цвет (базовый)

– нержавеющая сталь (по заказу),Обечайка– байонетная стальная, окрашенная в черный цвет (базовая)

– байонетная, нержавеющая сталь (по заказу),Стекло– для стального корпуса: техническое (базовое)

– для нержавеющего корпуса: органическое (базовое)

– многослойное безопасное (по заказу),Трубчатая пружина-медный сплав:

– до 10 МПа полувитковая

– от 16 до 60 МПа многовитковая,Штуцер, трибко-секторный механизм-медный сплав,Циферблат-алюминиевый сплав, окрашенный в белый цвет

Технические характеристики

Тип ФТ, модель

Класс точности Ф, мм Пределы измеряемого давления Цена без НДС, руб.
Корпус Ст Корпус СтН
ВП4-Уф УХЛ1 * 1,0 160 -100 – 0 кПа 1840

3050
МВП4-Уф УХЛ1 *

-100 – 60…500 кПа;

-0,1 – 0,9…2,4 МПа

МП4-Уф УХЛ1 *

0 – 100…600 кПа;

0 – 1…10 МПа

0 – 16…60 МПа 1960

3100

 .

Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

ВП4-Уф УХЛ1 (вакуумметр) -100 – 0 кПа
МВП4-Уф УХЛ1 (мановакуумметр)

-100 – 60; 150; 300; 500 кПа;

-0,1 – 0,9; 1,5; 2,4 МПа

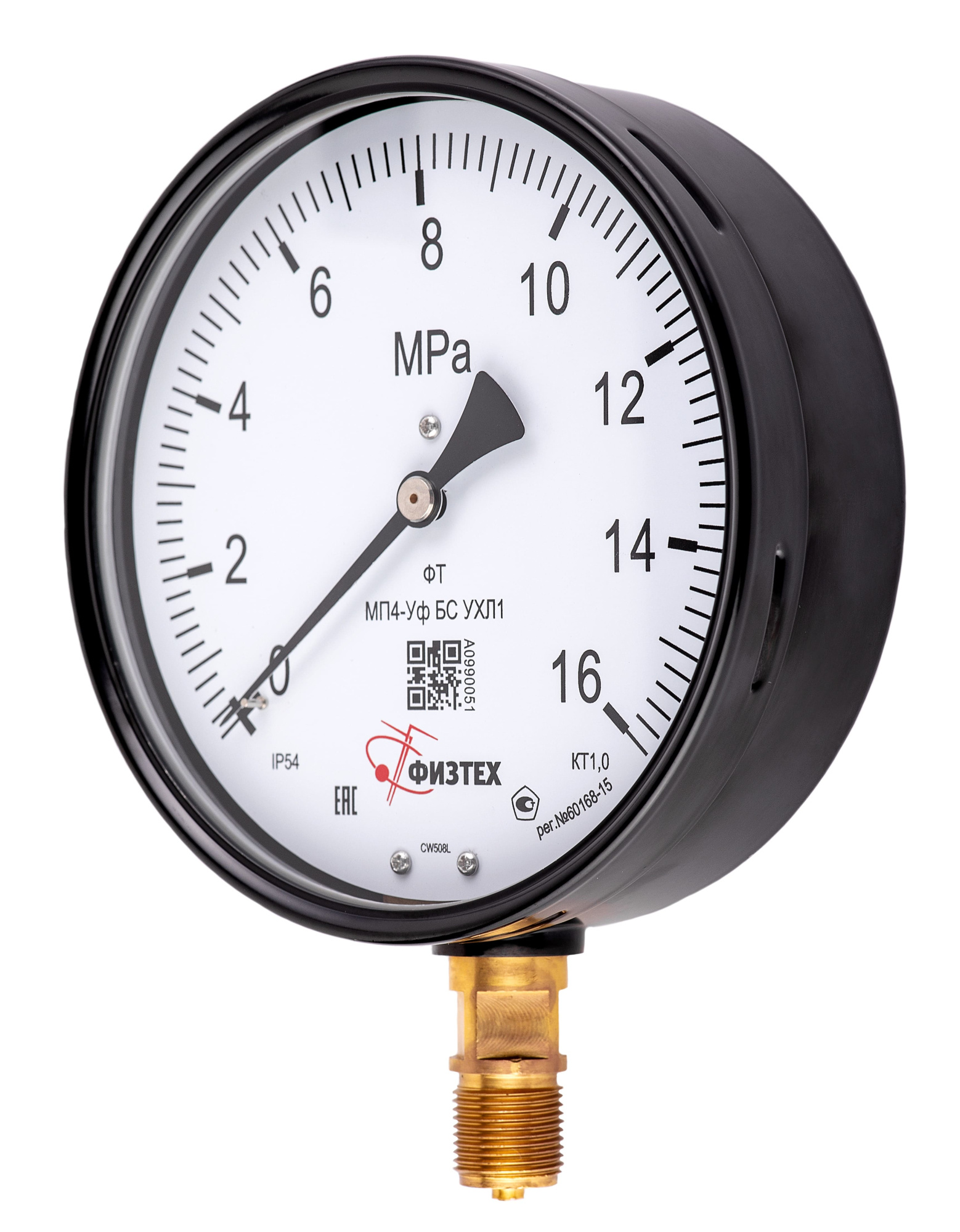

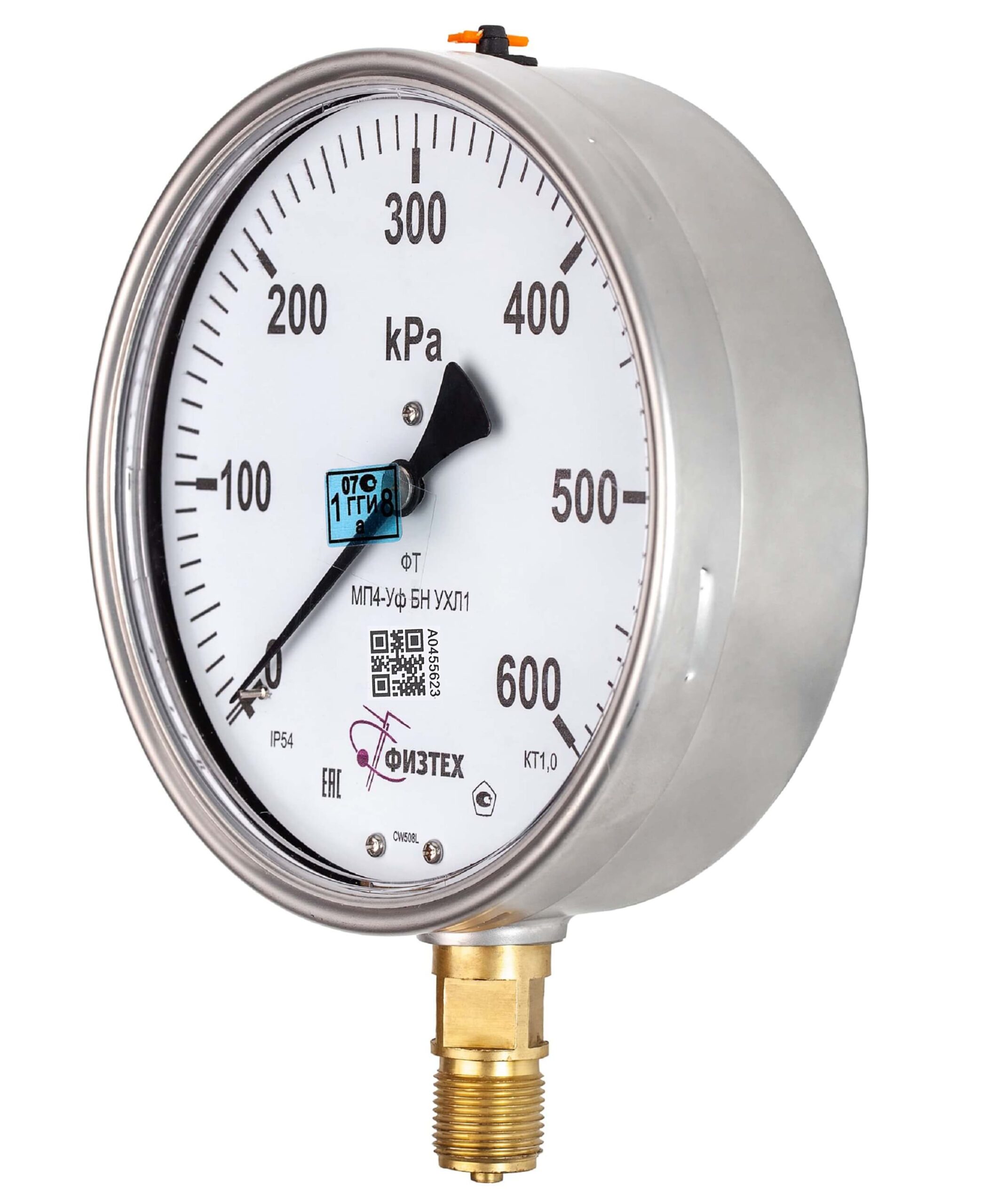

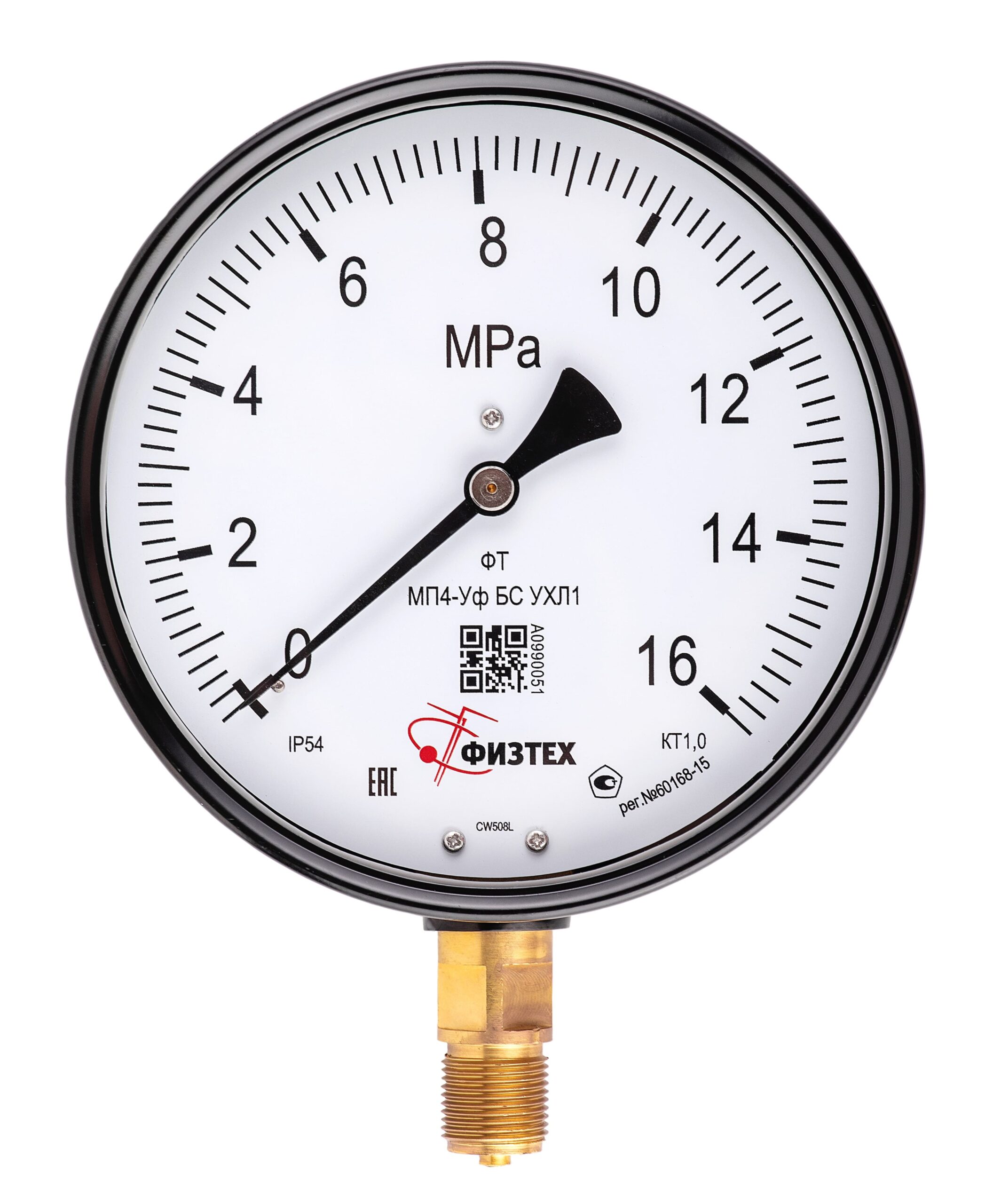

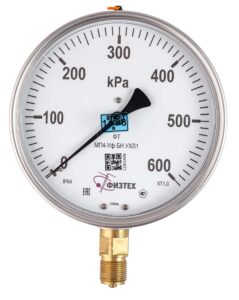

МП4-Уф УХЛ1 (манометр)

0 – 100; 160; 250; 400; 600 кПа;

0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
