Номинальный диаметр корпуса-160 мм,Класс точности– 0,6

– 1,0,Степень пылевлагозащиты– IP54 (базовая)

– IP65 (по заказу для нержавеющего корпуса),Резьба присоединительного штуцера– М20*1,5 (базовая)

– другие резьбы по заказу,Размер квадрата под ключ, мм-17 мм,Расположение штуцера-радиальное,Шкала прибора– аналоговая (базовая)

– условная (по заказу),Внешний корректор “0” на циферблате– нет (базовое исполнение)

– стрелка с корректором “0” (по заказу),Устойчивость к климатическим воздействиям-исполнение УХЛ1 по ГОСТ 15150-69,Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)-от -50 до +150 оС,Диапазон температуры окружающей среды, оС-от -70 до +60 оС,Виброзащищенность-группа L3 по ГОСТ Р 52931-2008,Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы

– переменная нагрузка – 2/3 шкалы

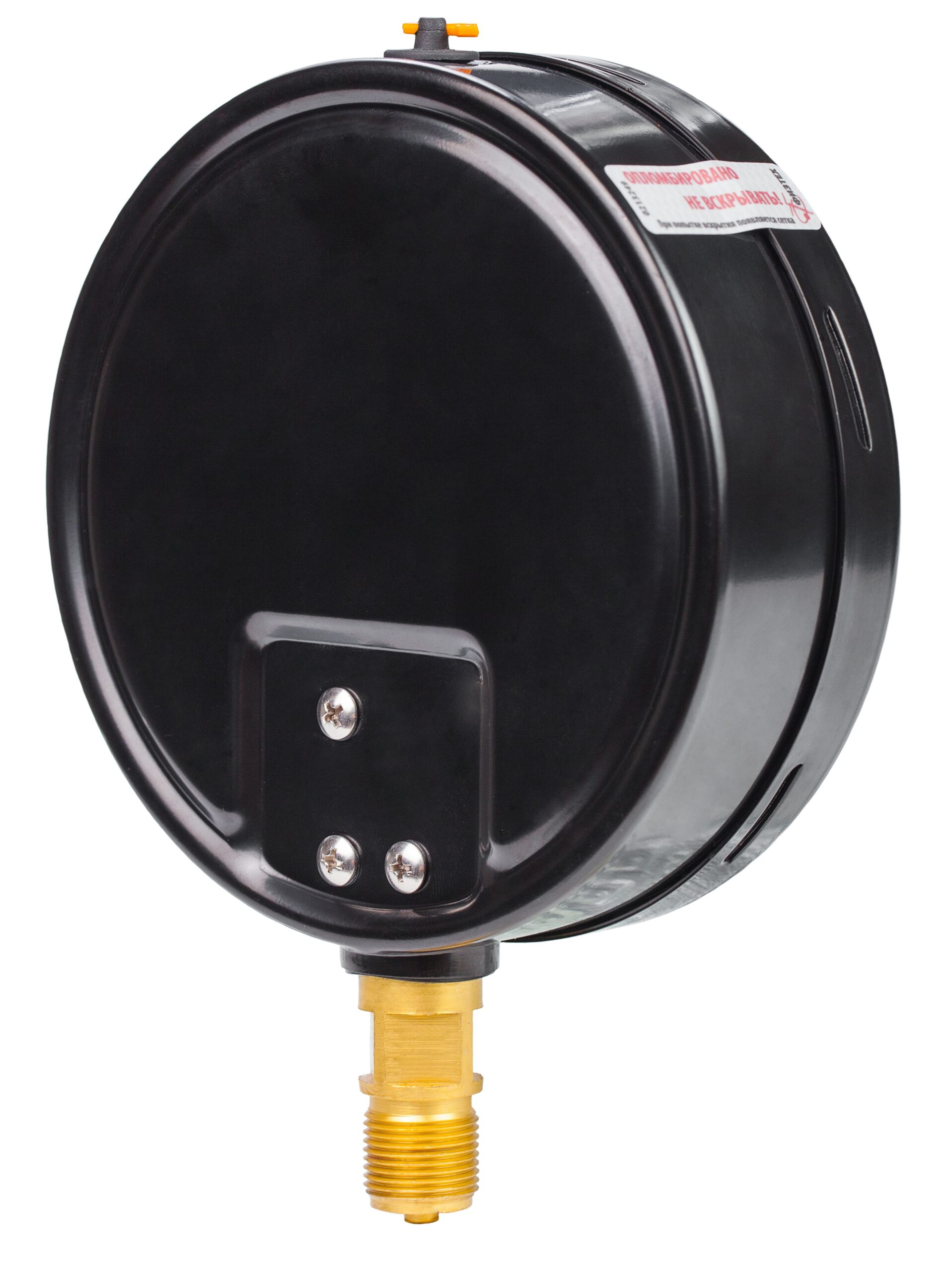

– кратковременная нагрузка – 110% шкалы,Средний срок службы-10 лет,Масса, не более-1,5 кг,Материал корпуса– сталь, окрашенная в черный цвет (базовый)

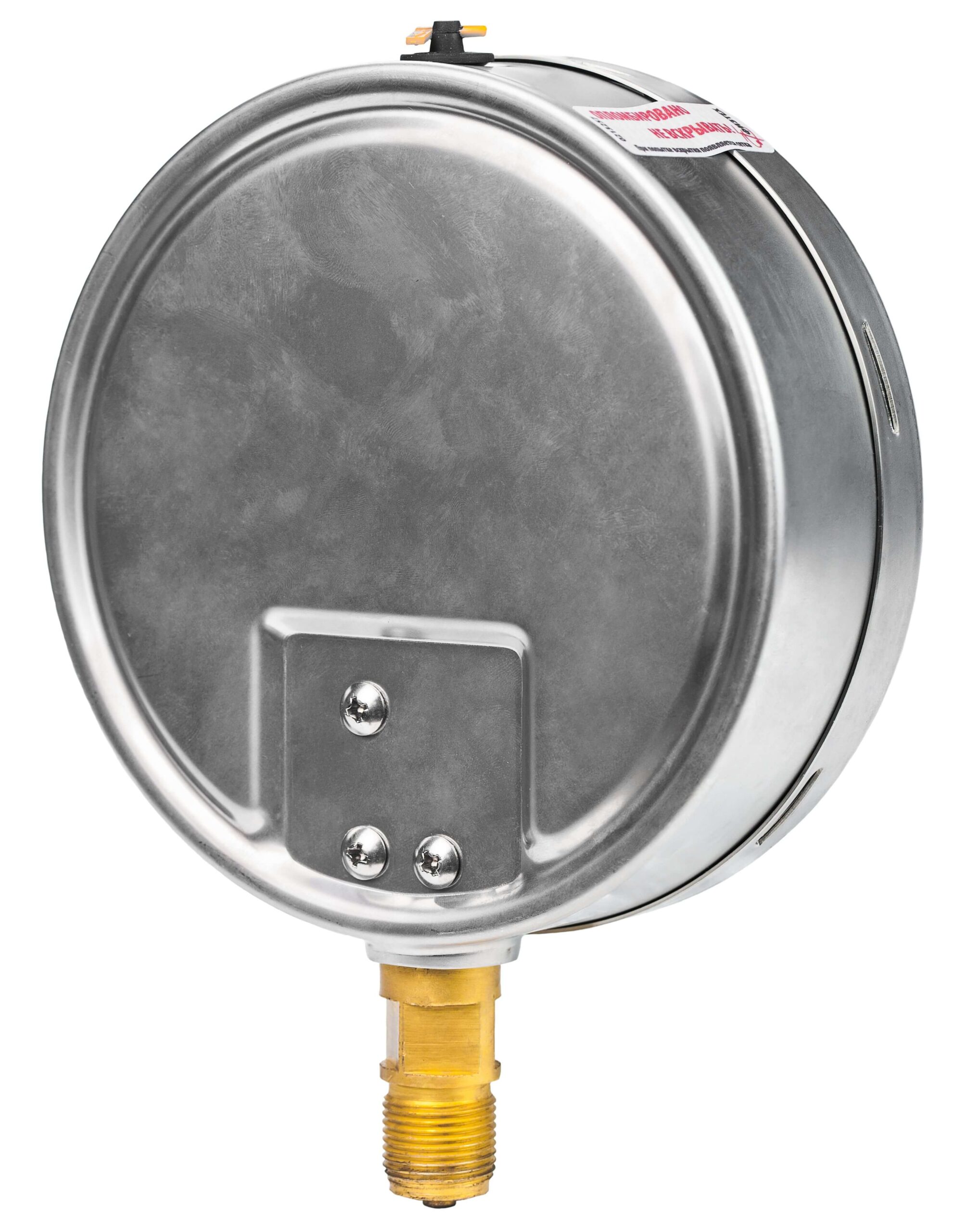

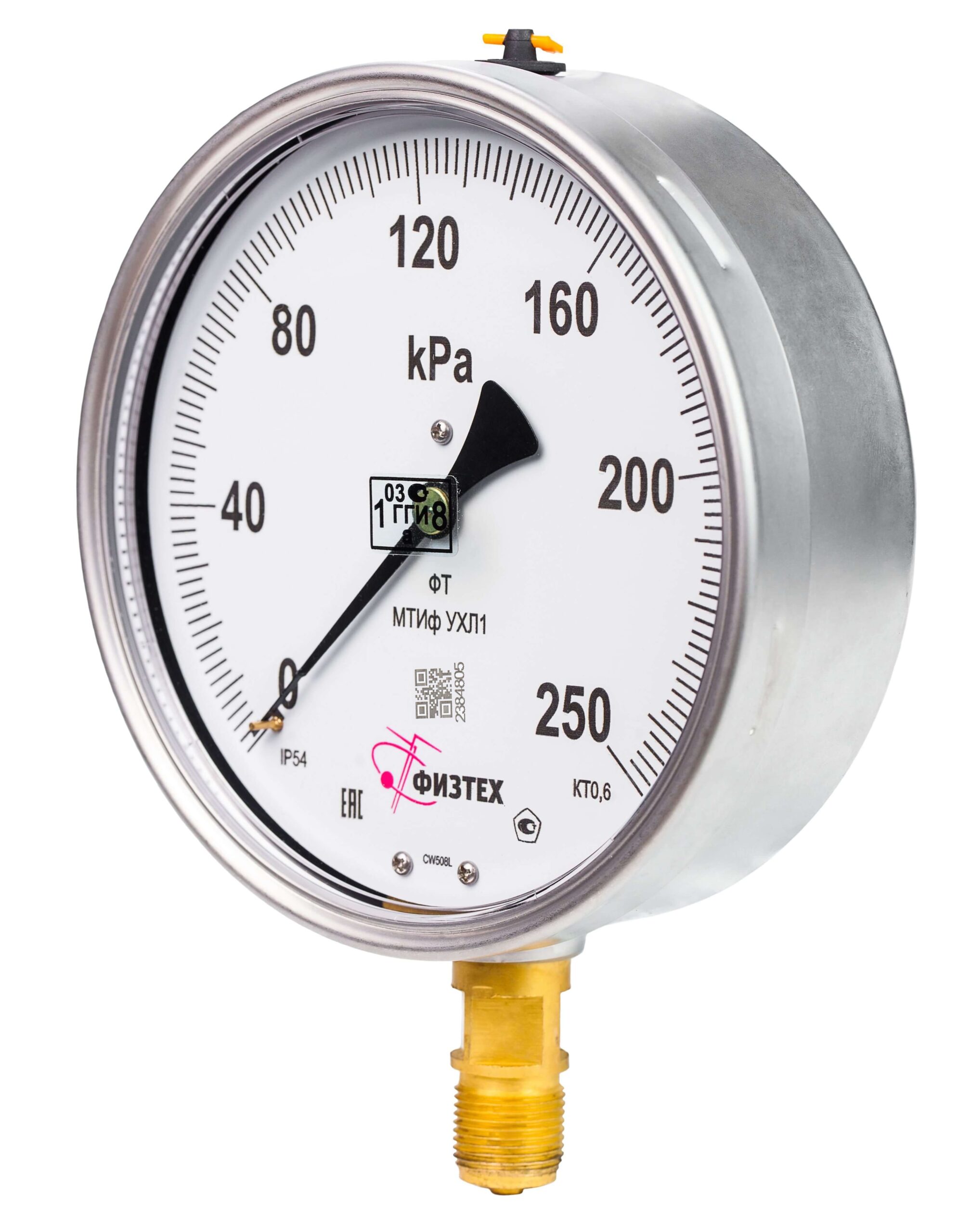

– нержавеющая сталь (по заказу),Обечайка– байонетная стальная, окрашенная в черный цвет (базовая)

– байонетная, нержавеющая сталь (по заказу),Стекло– для стального корпуса: техническое (базовое)

– для нержавеющего корпуса: органическое (базовое)

– многослойное безопасное (по заказу),Трубчатая пружина-медный сплав:

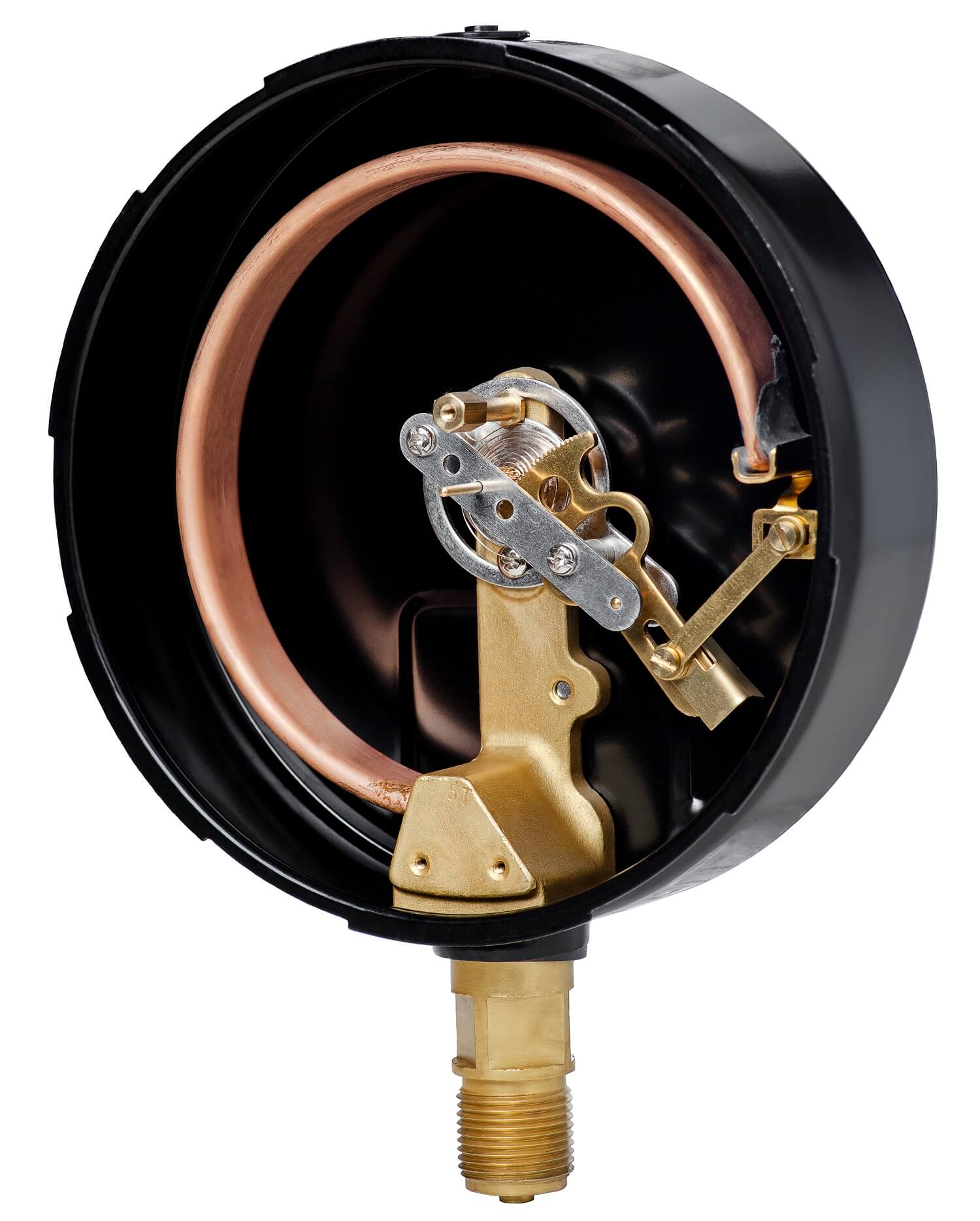

– до 10 МПа полувитковая

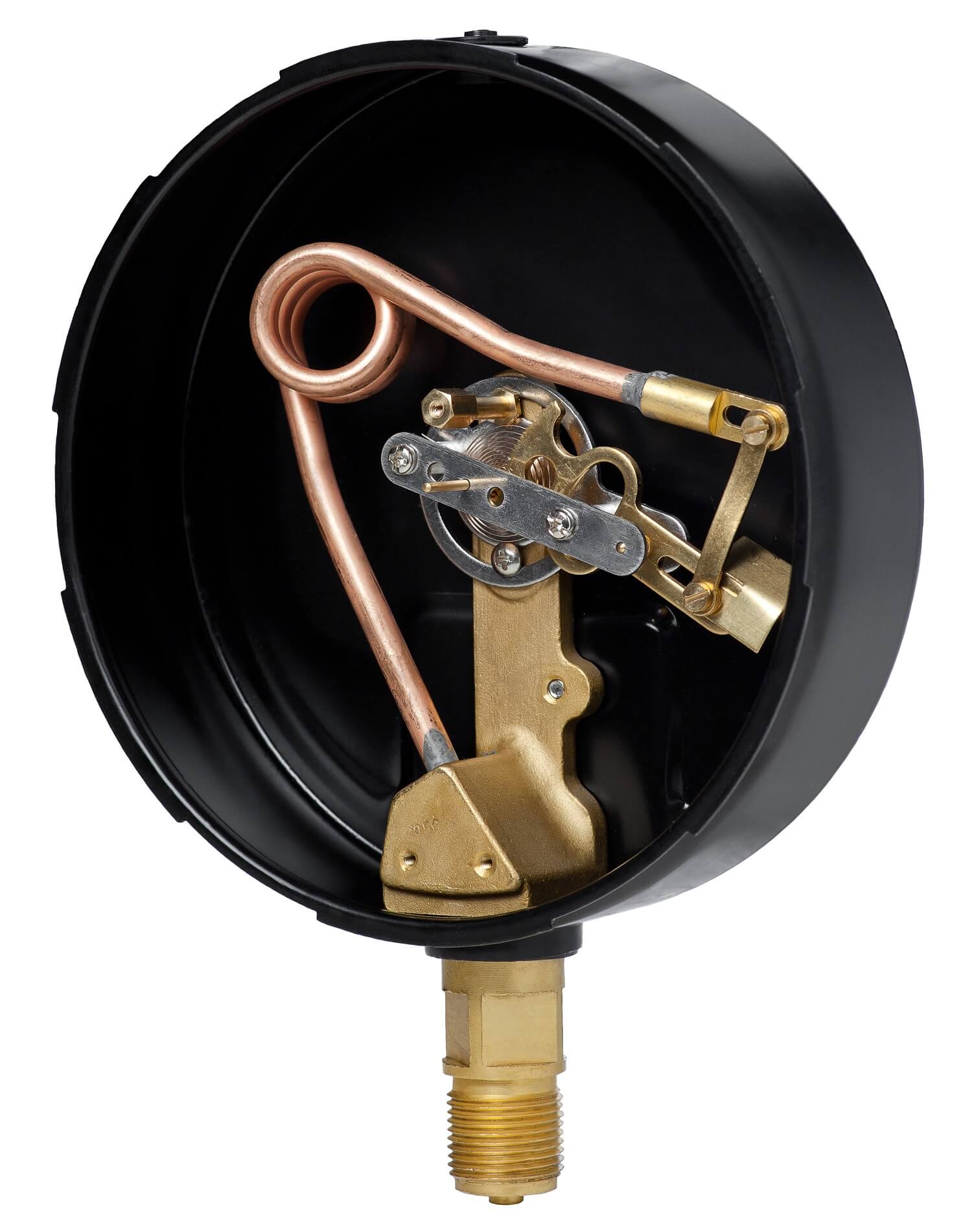

– от 16 до 60 МПа многовитковая,Штуцер, трибко-секторный механизм-медный сплав,Циферблат-алюминиевый сплав, окрашенный в белый цвет

Узнать цену Консультация по продукции

Описание

Номинальный диаметр корпуса-160 мм,Класс точности– 0,6

– 1,0,Степень пылевлагозащиты– IP54 (базовая)

– IP65 (по заказу для нержавеющего корпуса),Резьба присоединительного штуцера– М20*1,5 (базовая)

– другие резьбы по заказу,Размер квадрата под ключ, мм-17 мм,Расположение штуцера-радиальное,Шкала прибора– аналоговая (базовая)

– условная (по заказу),Внешний корректор “0” на циферблате– нет (базовое исполнение)

– стрелка с корректором “0” (по заказу),Устойчивость к климатическим воздействиям-исполнение УХЛ1 по ГОСТ 15150-69,Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)-от -50 до +150 оС,Диапазон температуры окружающей среды, оС-от -70 до +60 оС,Виброзащищенность-группа L3 по ГОСТ Р 52931-2008,Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы

– переменная нагрузка – 2/3 шкалы

– кратковременная нагрузка – 110% шкалы,Средний срок службы-10 лет,Масса, не более-1,5 кг,Материал корпуса– сталь, окрашенная в черный цвет (базовый)

– нержавеющая сталь (по заказу),Обечайка– байонетная стальная, окрашенная в черный цвет (базовая)

– байонетная, нержавеющая сталь (по заказу),Стекло– для стального корпуса: техническое (базовое)

– для нержавеющего корпуса: органическое (базовое)

– многослойное безопасное (по заказу),Трубчатая пружина-медный сплав:

– до 10 МПа полувитковая

– от 16 до 60 МПа многовитковая,Штуцер, трибко-секторный механизм-медный сплав,Циферблат-алюминиевый сплав, окрашенный в белый цвет

Технические характеристики

Тип ФТ, модель       Ф, мм Пределы измеряемого давления Цена без НДС, руб.
корпус Ст корпус СтН
кт.0,6 кт.1,0 кт.0,6 кт.1,0
ВТИф IP54 УХЛ1 Без корр.”0″ * 160 -100 – 0 кПа  3160  2935  4630  4230
МВТИф IP54 УХЛ1 Без корр.”0″ * -100 – 60…500 кПа;
-0,1 – 0,9…2,4 МПа
МТИф IP54 УХЛ1 Без корр.”0″ * 0 – 100…600 кПа;
0 – 1…10 МПа
0 – 16…60 МПа 3620  3390 5160  4630


.

Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

ВТИф УХЛ1 Без корр.”0″ (вакуумметр) -100 – 0 кПа
МВТИф УХЛ1 Без корр.”0″ (мановакуумметр)

-100 – 60; 150; 300; 500 кПа;

-0,1 – 0,9; 1,5; 2,4 МПа

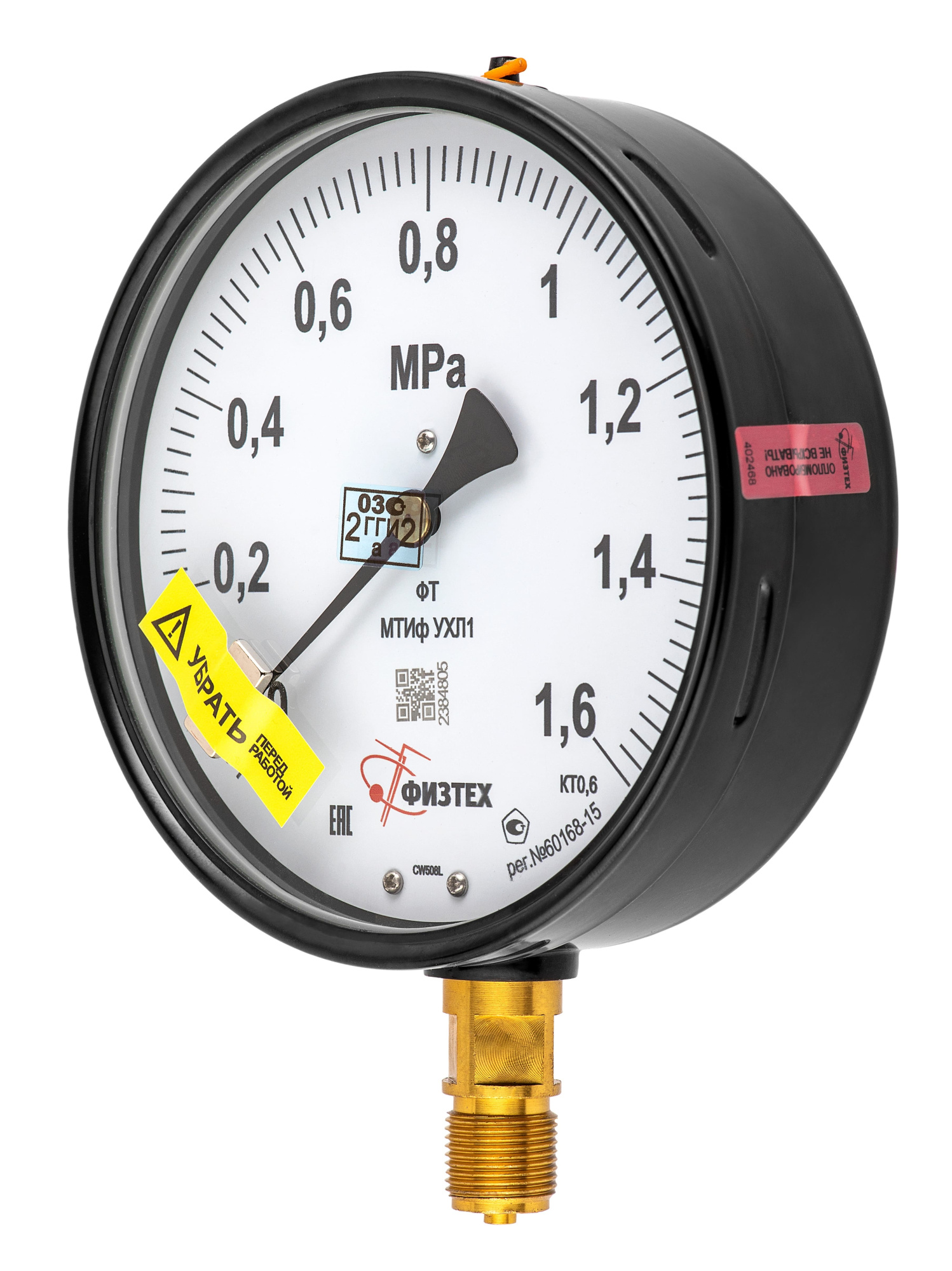

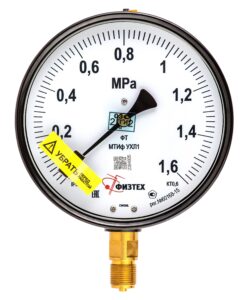

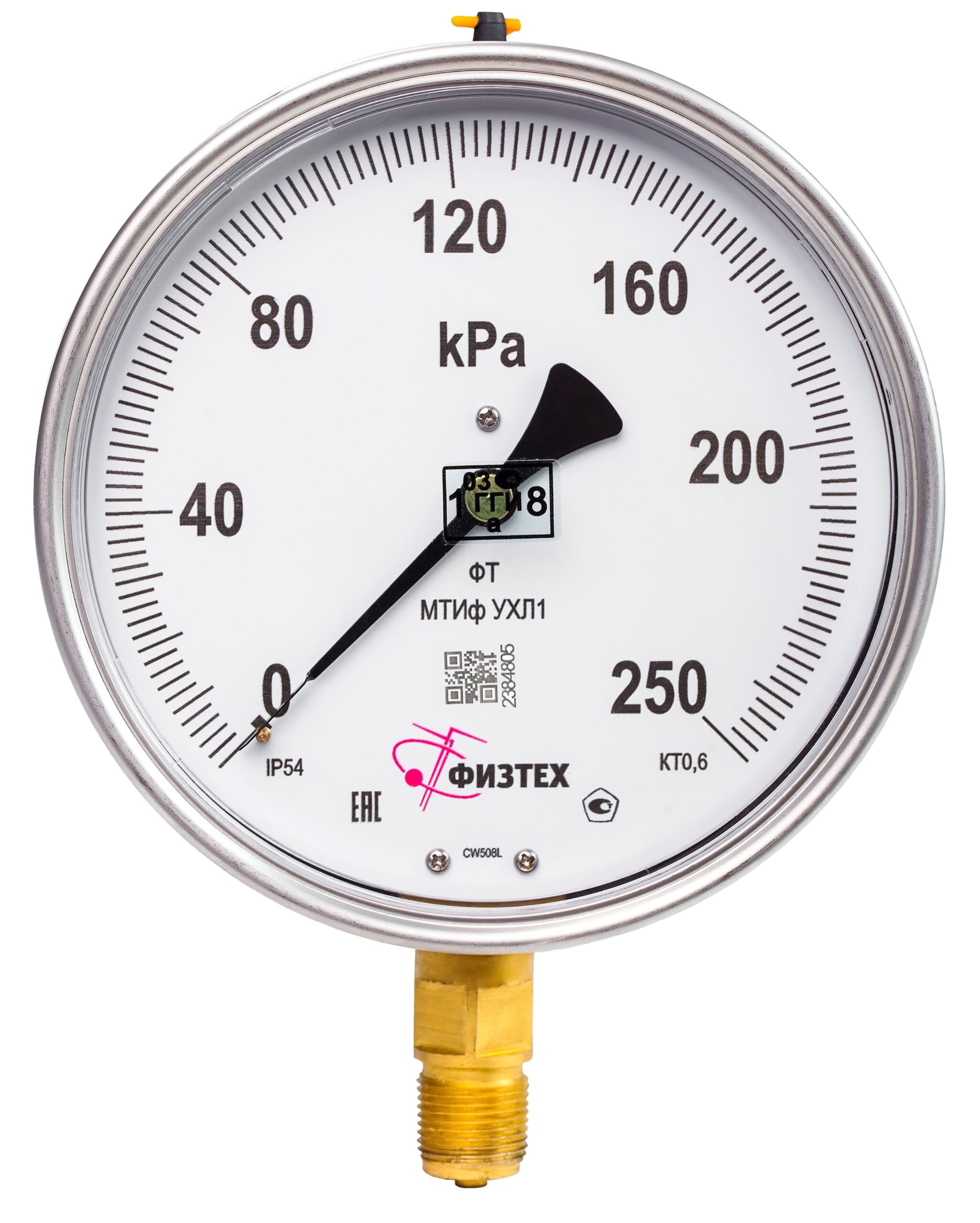

МТИф УХЛ1 Без корр.”0″ (манометр)

0 – 100; 160; 250; 400; 600 кПа;

0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
