Преобразователи электроакустические для стационарных ультразвуковых расходомеров.

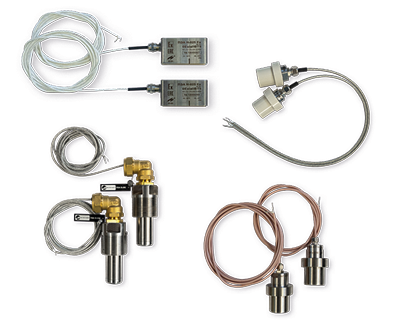

В составе расходомеров могут использоваться ПЭА двух основных типов:

  • ПЭА Н-xxx xx — накладные герметичные, устанавливаемые на наружную стенку измерительных участков (ИУ);
  • ПЭА В-xxx xx — врезные герметичные, устанавливаемые в отверстия в стенках ИУ.

Преобразователи электроакустические также выпускаются во взрывозащищенном исполнении (индекс Ех) и исполнении для атомной промышленности (индекс АТ).

Узнать цену Консультация по продукции

Описание

Преобразователи электроакустические для стационарных ультразвуковых расходомеров.

В составе расходомеров могут использоваться ПЭА двух основных типов:

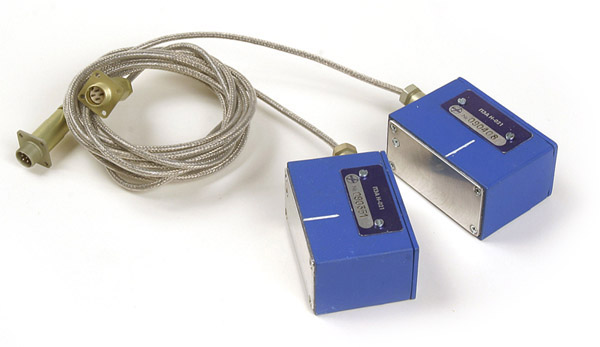

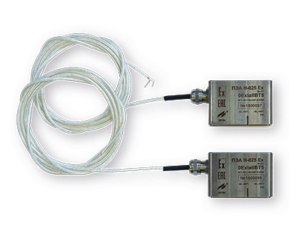

  • ПЭА Н-xxx xx — накладные герметичные, устанавливаемые на наружную стенку измерительных участков (ИУ);

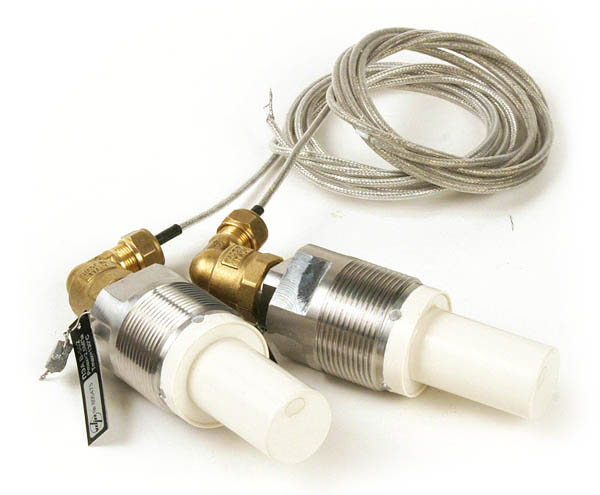

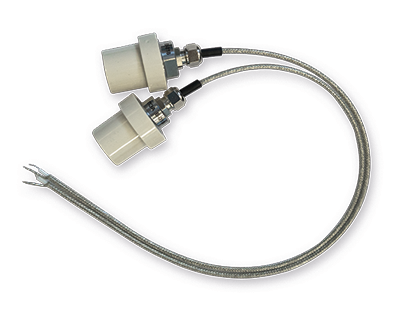

  • ПЭА В-xxx xx — врезные герметичные, устанавливаемые в отверстия в стенках ИУ.

Преобразователи электроакустические также выпускаются во взрывозащищенном исполнении (индекс Ех) и исполнении для атомной промышленности (индекс АТ).

Технические характеристики

Преобразователи электроакустические накладные:

ПЭА Рабочая частота, Мгц Диапазон температуры жидкости, °С Максимальное давление, МПа Габариты, мм
H-021, -021 Ex 1,0 от минус 30 до 150 не ограничено 61 х 43 х 31
H-011 0,3
Н-121 АТ 1,0 от минус 30 до 170

Схема установки накладных ПЭА:

Преобразователи электроакустические врезные:

ПЭА Конструктивные особенности Максимальное рабочее давление, МПа Диапазон температур жидкости, °С Степень защиты Длина, мм Диаметр, мм
С титановым протектором
B-202, -202 Ex Ввинчиваемый, с угловым кабельным выводом 2,5 от минус 30 до 160 IP68 140 42
B-206, -206 Ex Ввинчиваемый, с угловым кабельным выводом и с увеличенной длинной погружной части 2,5 214 42
B-204, -204 Ex, -204 АТ Ввинчиваемый, с угловым кабельным выводом 16 144 42
В-224, В-224Ех ПЭА В-224 для применения в контакте с агрессивными средами. ПЭА В-224Ех допустимо применение на АЭС 16 IP67 147 42
B-205, -205 Ex Ввинчиваемый, с угловым кабельным выводом 25 IP68 143 42
В-212 Для применения в контакте с растворами солей и пищевых кислот: уксусной и лимонной 2,5 140 42
В-213 Для применения в контакте с растворами солей и пищевых кислот: уксусной и лимонной 16 140 42
В-118, -118 Ех, – 118 АТ Малогабаритные 2,5 55 24
В-214 Малогабаритные 25 от минус 30 до 70 47 30
В-220 Для установки с помощью КПВД 2,5 от минус 30 до 130 IP65 77 42
В-220 (IP68) Для установки с помощью КПВД 2,5 от минус 30 до 130 IP68* 77 42
В пластиковом стакане
B-502, -502 Ex Ввинчиваемый, с угловым кабельным выводом 2,5 от минус 30 до 130 IP68 144 42
B-504, -504 Ex Ввинчиваемый, с угловым кабельным выводом 16 от минус 30 до 160
В-018 Малогабаритный 2,5 от минус 30 до 130 50 31

* кабель связи выводится с защитной металлоплатиковой трубе

Схема установки врезных ПЭА:

– в U-образный измерительный участок:



– в  прямолинейный измерительный участок:
