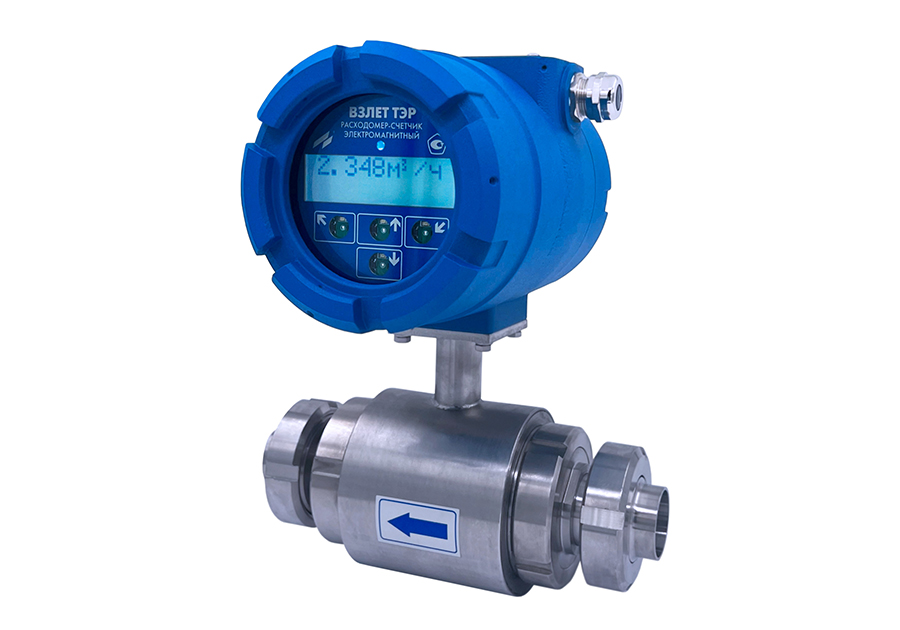

Расходомер-счётчик электромагнитный для высокоточного и стабильного измерения расхода и объема жидких сред в технологических процессах пищевых предприятий, СИП-мойки, системы дозирования и др.

Тип присоединения:

Взлет ТЭР хР — «молочная муфта» (DN 15, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80).

Погрешность измерения:

  • ±0,35 % – основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
  • ±0,35 % – основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
  • повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

  • расчет массового расхода и массы при введении в прибор значения плотности жидкости;
  • высокая точность, стабильность и повторяемость результатов измерения;
  • измерение расхода и объема реверсивного потока;
  • контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
  • режим дозирования;
  • использование различных материалов электродов (нержавеющая сталь, титан, тантал);
  • возможность монтажа на полимерные трубы без заземляющих колец;
  • установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.

Вывод информации:

  • на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
  • по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);
  • HART (по заказу).
Узнать цену Консультация по продукции

Описание

Расходомер-счётчик электромагнитный для высокоточного и стабильного измерения расхода и объема жидких сред в технологических процессах пищевых предприятий, СИП-мойки, системы дозирования и др.

Тип присоединения:

Взлет ТЭР хР — «молочная муфта» (DN 15, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80).

Погрешность измерения:

  • ±0,35 % – основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
  • ±0,35 % – основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
  • повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

  • расчет массового расхода и массы при введении в прибор значения плотности жидкости;
  • высокая точность, стабильность и повторяемость результатов измерения;
  • измерение расхода и объема реверсивного потока;
  • контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
  • режим дозирования;
  • использование различных материалов электродов (нержавеющая сталь, титан, тантал);
  • возможность монтажа на полимерные трубы без заземляющих колец;
  • установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.

Вывод информации:

  • на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
  • по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);
  • HART (по заказу).

Технические характеристики

Технические характеристики:

Характеристика Значение
Номинальный диаметр, DN 15 32 40 50 80
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч 6,37 29 45 71 181
Давление в трубопроводе, МПа не более 1,6
Удельная электропроводность жидкости, См/м не менее 5?10-5
Диапазон температуры жидкости при футеровке фторопластом, °С от минус 10 до 150
Диапазон температуры окружающей среды, °С от минус 25 до 70
Степень защиты IP67
Напряжение питания, В =24
Средний срок службы, лет 12
Гарантийный срок эксплуатации, мес.
– Взлет ТЭР ОС/ОФ, в т.ч. ТЭР ВД		 24

Массогабаритные характеристики для ВЗЛЕТ ТЭР Пх:

DN 15 32 40 50

80
Длина проточной части, мм 141 186 188 222 262
Высота расходомера, мм 245 275 283 285 320
Масса (не более), кг 3,8 7,6 8,1 11,0 14,5
