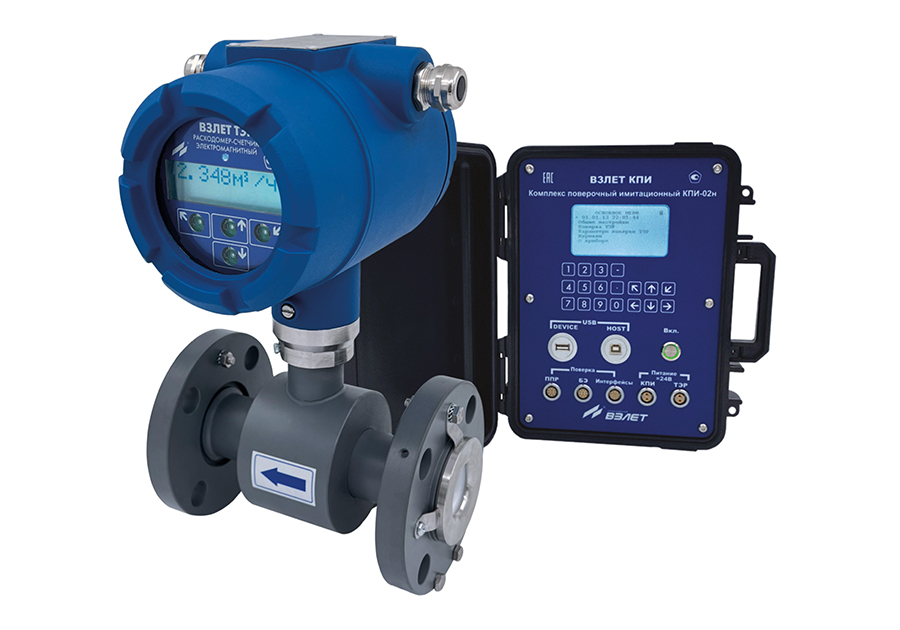

Расходомер-счетчик электромагнитный для точного и стабильного измерения объемного расхода и объема различных жидкостей в технологических процессах промышленных предприятий. Поверка на действующем трубопроводе без демонтажа прибора.

Тип присоединения:

Взлет ТЭР хС — «сэндвич» (DN 10 и DN 15);
Взлет ТЭР хФ — фланцевое (от DN 20 до DN 500);

Погрешность измерения:

  • ±0,35 %; ±0,5 %; ±1%.

Отличительные особенности:

  • расчет массового расхода и массы при введении в прибор значения плотности жидкости;
  • высокая точность, стабильность и повторяемость результатов измерения;
  • измерение расхода и объема реверсивного потока;
  • контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
  • режим дозирования;
  • использование различных материалов электродов (нержавеющая сталь, титан, тантал);
  • возможность монтажа на полимерные трубы без заземляющих колец;
  • установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей;
  • возможность свободно вращать блок электроники на 270°;
  • межповерочный интервал увеличен до 5-ти лет.

Вывод информации:

  • на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
  • по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);
  • HART (по заказу).



Узнать цену Консультация по продукции

Описание

Расходомер-счетчик электромагнитный для точного и стабильного измерения объемного расхода и объема различных жидкостей в технологических процессах промышленных предприятий. Поверка на действующем трубопроводе без демонтажа прибора.

Тип присоединения:

Взлет ТЭР хС — «сэндвич» (DN 10 и DN 15);
Взлет ТЭР хФ — фланцевое (от DN 20 до DN 500);

Погрешность измерения:

  • ±0,35 %; ±0,5 %; ±1%.

Отличительные особенности:

  • расчет массового расхода и массы при введении в прибор значения плотности жидкости;
  • высокая точность, стабильность и повторяемость результатов измерения;
  • измерение расхода и объема реверсивного потока;
  • контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
  • режим дозирования;
  • использование различных материалов электродов (нержавеющая сталь, титан, тантал);
  • возможность монтажа на полимерные трубы без заземляющих колец;
  • установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей;
  • возможность свободно вращать блок электроники на 270°;
  • межповерочный интервал увеличен до 5-ти лет.

Вывод информации:

  • на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
  • по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);
  • HART (по заказу).



Технические характеристики

Технические характеристики:

Характеристика Значение
Номинальный диаметр, DN 10 15 20 25 32 40 50 65 80 100 150 200 250 300 350 400 450 500
Давление в трубопроводе, МПа не более 2,5* (4,0 по заказу для фланцевого исполнения)
Удельная электропроводность жидкости, См/м не менее 5?10-5
Диапазон температуры жидкости при футеровке фторопластом, °С  от минус 10 до 150
Диапазон температуры окружающей среды, °С от минус 40 до 70
Степень защиты IP67
Напряжение питания, В =24
Средний срок службы, лет 12

Гарантийный срок эксплуатации, мес.
– Взлет ТЭР Ох
– Взлет ТЭР Ах


24
15


Массогабаритные характеристики для ВЗЛЕТ ТЭР Ох и ТЭР Ах:

DN 10 15 20 25 32 40 50 65 80 100 150 200 250 300 350 400 450 500
Длина проточной части, мм 93 93 150 200 200 200 200 200 200 250 270 340 446 503 550 600  600 600
Высота расходомера, мм 240 240 270 280 290 300 315 325 340 370 430 493 595 657 732 786 839 895
Масса (не более), кг 3,4 3,5 5,6 6,2 7,7 8,6 10,1 11,5 13,6 19,7 33,2 52 100 132 133 192 215  254
