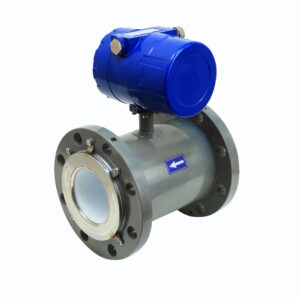

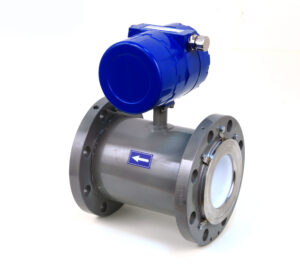

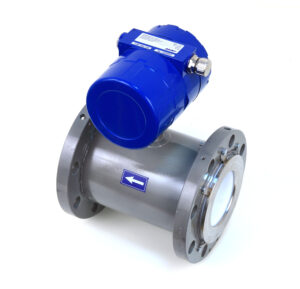

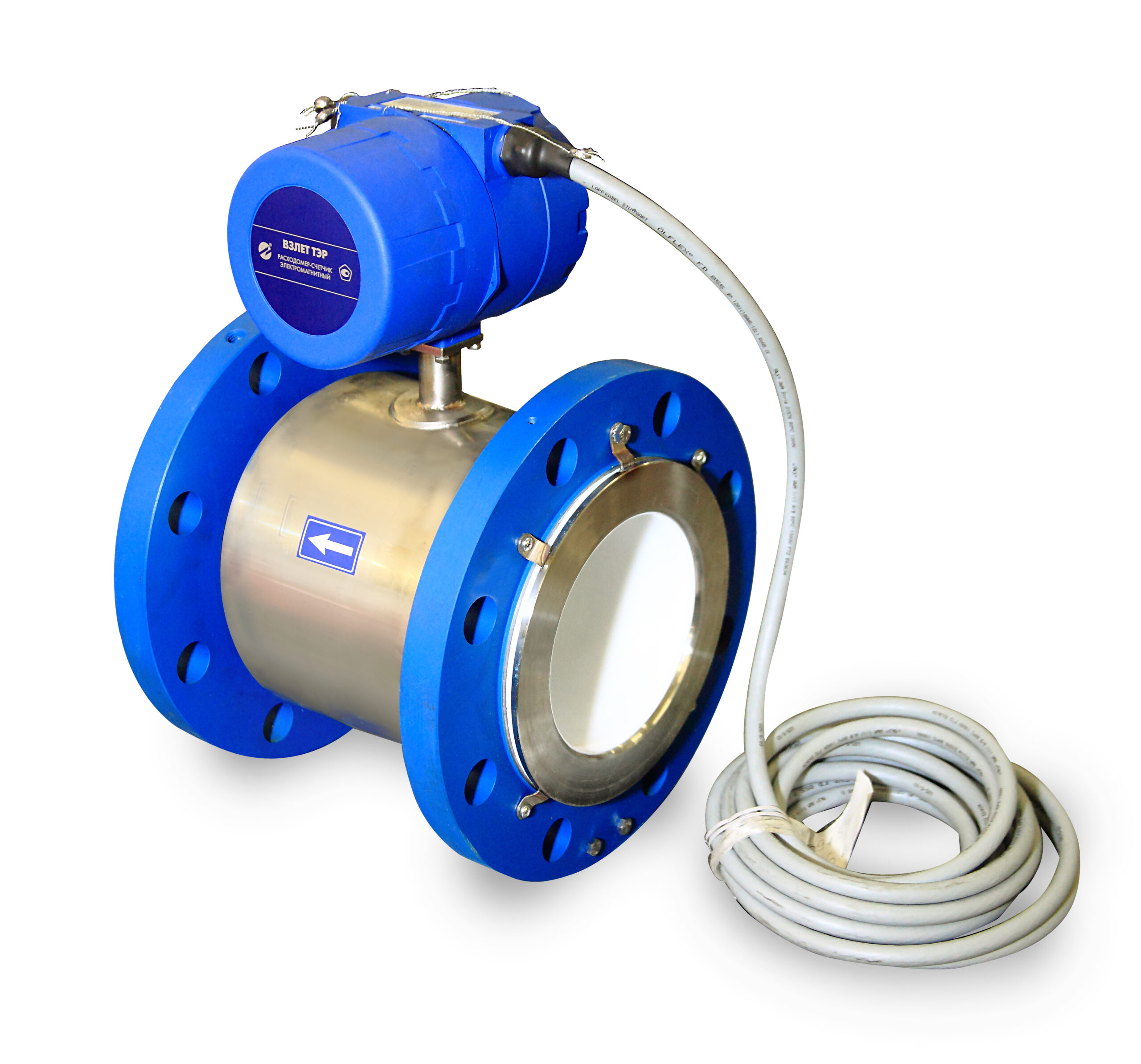

Расходомер-счётчик электромагнитный для измерения расхода и объема различных жидкостей в затопляемых зонах.

Тип присоединения:

Взлет ТЭР хС — «сэндвич» (DN 10 и DN 15);
Взлет ТЭР хФ — фланцевое (от DN 20 до DN 300);

Погрешность измерения:

  • ±0,35 % – основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
  • ±0,35 % – основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
  • повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

  • без индикации по месту, по заказу комплектуется выносным блоком индикации ИВК-ТЭР;
  • комплектуется кабелем требуемой длины с установленной ответной частью разъема (по заказу);
  • интерфейсы: два универсальных выхода, RS-485 (ModBus), выносная кнопка, токовый выход;
  • подключение на объекте без нарушения герметичности прибора (блок электроники опломбирован на заводе-извотовителе);
  • высокая точность, стабильность и повторяемость результатов измерения;
  • измерение расхода и объема реверсивного потока;
  • контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
  • использование различных материалов электродов (нержавеющая сталь, титан, тантал);
  • возможность монтажа на полимерные трубы без заземляющих колец;
  • расчет массового расхода и массы при введении в прибор значения плотности контролируемой жидкости;
  • установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.

Вывод информации:

  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
  • по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);

HART (по
заказу).

Узнать цену Консультация по продукции

Описание

Расходомер-счётчик электромагнитный для измерения расхода и объема различных жидкостей в затопляемых зонах.

Тип присоединения:

Взлет ТЭР хС — «сэндвич» (DN 10 и DN 15);
Взлет ТЭР хФ — фланцевое (от DN 20 до DN 300);

Погрешность измерения:

  • ±0,35 % – основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
  • ±0,35 % – основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
  • повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

  • без индикации по месту, по заказу комплектуется выносным блоком индикации ИВК-ТЭР;
  • комплектуется кабелем требуемой длины с установленной ответной частью разъема (по заказу);
  • интерфейсы: два универсальных выхода, RS-485 (ModBus), выносная кнопка, токовый выход;
  • подключение на объекте без нарушения герметичности прибора (блок электроники опломбирован на заводе-извотовителе);
  • высокая точность, стабильность и повторяемость результатов измерения;
  • измерение расхода и объема реверсивного потока;
  • контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
  • использование различных материалов электродов (нержавеющая сталь, титан, тантал);
  • возможность монтажа на полимерные трубы без заземляющих колец;
  • расчет массового расхода и массы при введении в прибор значения плотности контролируемой жидкости;
  • установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.

Вывод информации:

  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
  • по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);

HART (по
заказу).

Технические характеристики

Технические характеристики:

Характеристика Значение
Номинальный диаметр, DN 10 15 20 25 32 40 50 65 80 100 150 200 300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч 2,83 6,37 11,32 17,69 29 45 71 120 181 283 637 1132 2547
Давление в трубопроводе, МПа не более 2,5
Удельная электропроводность жидкости, См/м не менее 5×10-5
Диапазон температуры жидкости при футеровке фторопластом, °С от минус 10 до 150
Диапазон температуры жидкости при футеровке полиуретаном, °С от минус 10 до 70
Диапазон температуры окружающей среды, °С от минус 25 до 70
Степень защиты IP68
Напряжение питания, В =24
Средний срок службы, лет 12
Гарантийный срок эксплуатации, мес. 24

Массогабаритные характеристики для ВЗЛЕТ ТЭР Ох и ТЭР Ах:

DN 10 15 20 25 32 40 50 65 80 100 150 200 300
Длина проточной части, мм 93 99 150 200 200 200 200 200 200 250 270 340 500
Высота расходомера, мм 240 240 270 280 290 300 315 325 340 370 430 493 607
Масса (не более), кг 3,4 3,5 5,6 6,2 7,7 8,6 10,1 11,5 13,6 19,7 33,2 52 98
