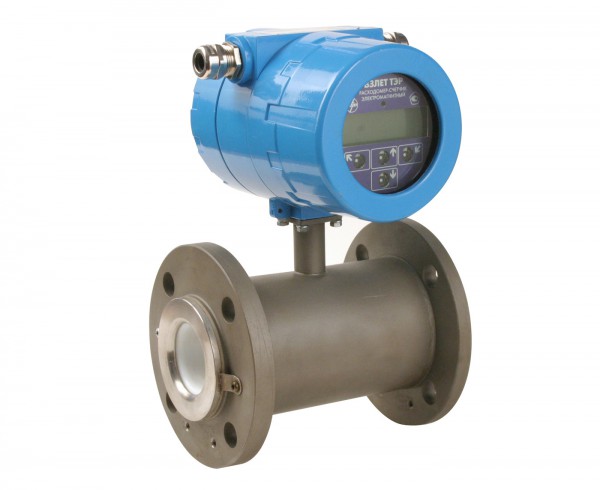

ВЗЛЕТ ТЭР (взрывозащищенное исполнение ТЭР Ех)

Описание

Предназначен для точного и стабильного измерения расхода и объема различных жидкостей во взрывоопасных зонах.

Тип присоединения:

• «сэндвич» (DN 10 и DN 15);
• фланцевое (от DN 20 до DN 300).

Погрешность измерения:

• ±0,35 % – основная относительная в диапазоне расходов от 0,03×Q_{v наиб} до Q_{v наиб};
• ±0,35 % – основная приведенная в диапазоне расходов от 0,001×Q_{v наиб} до 0,03×Q_{v наиб};
• повторяемость результатов измерения – ±0,2 %.

Отличительные особенности:

• высокая точность, стабильность и повторяемость результатов измерения;
• измерение расхода и объема реверсивного потока;
• контроль заполнения трубопровода;
• использование различных материалов электродов (нержавеющая сталь, титан, тантал);
• возможность монтажа на полимерные трубы без заземляющих колец;
• уровень взрывозащиты – «взрывобезопасное оборудование». Вид взрывозащиты – взрывонепроницаемая оболочка («d») и искробезопасная электрическая цепь «ib»;
• установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей;
• расчет массового расхода и массы при введении в прибор значения плотности контролируемой жидкости.

Вывод информации:

• на жидкокристаллический индикатор;
• в виде импульсов с нормированным весом на два универсальных выхода;
• гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
• по последовательному интерфейсу RS-485 (протокол ModBus);
• HART.
