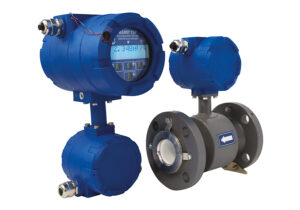

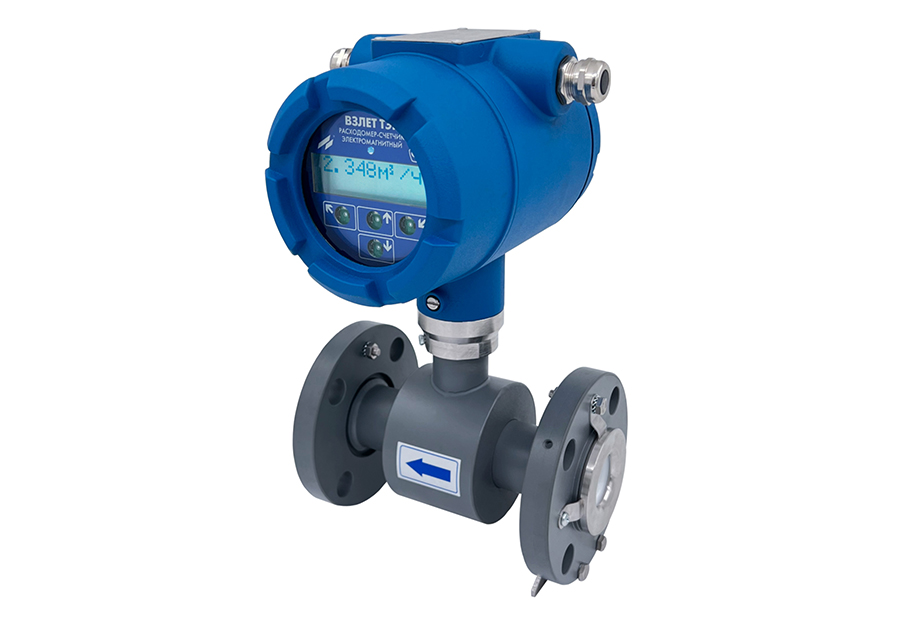

Расходомер-счетчик электромагнитный для высокоточного и стабильного измерения расхода и объема различных жидкостей в технологических процессах промышленных предприятий

Тип присоединения:

Взлет ТЭР хС — «сэндвич» (DN 10 и DN 15);

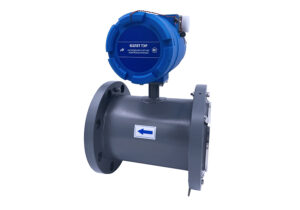

Взлет ТЭР хФ — фланцевое (от DN 20 до DN 300);
Взлет ТЭР хР — «молочная муфта» (DN 15, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80).

Погрешность измерения:

  • ±0,35 % – основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
  • ±0,35 % – основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
  • повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

  • расчет массового расхода и массы при введении в прибор значения плотности жидкости;
  • высокая точность, стабильность и повторяемость результатов измерения;
  • измерение расхода и объема реверсивного потока;
  • контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
  • режим дозирования;
  • использование различных материалов электродов (нержавеющая сталь, титан, тантал);
  • возможность монтажа на полимерные трубы без заземляющих колец;
  • установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.

Вывод информации:

  • на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
  • по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);
  • HART (по заказу).
Узнать цену Консультация по продукции

Описание

Расходомер-счетчик электромагнитный для высокоточного и стабильного измерения расхода и объема различных жидкостей в технологических процессах промышленных предприятий

Тип присоединения:

Взлет ТЭР хС — «сэндвич» (DN 10 и DN 15);
Взлет ТЭР хФ — фланцевое (от DN 20 до DN 300);
Взлет ТЭР хР — «молочная муфта» (DN 15, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80).

Погрешность измерения:

  • ±0,35 % – основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
  • ±0,35 % – основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
  • повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

  • расчет массового расхода и массы при введении в прибор значения плотности жидкости;
  • высокая точность, стабильность и повторяемость результатов измерения;
  • измерение расхода и объема реверсивного потока;
  • контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
  • режим дозирования;
  • использование различных материалов электродов (нержавеющая сталь, титан, тантал);
  • возможность монтажа на полимерные трубы без заземляющих колец;
  • установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.

Вывод информации:

  • на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
  • по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);
  • HART (по заказу).

Технические характеристики

Технические характеристики:

Характеристика Значение
Номинальный диаметр, DN 10 15 20 25 32 40 50 65 80 100 150 200 300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч 2,83 6,37 11,32 17,69 28,98 45,28 70,75 119,6 181,1 283,0 636,8 1132 2547
Давление в трубопроводе, МПа не более 2,5* (4,0 по заказу для фланцевого исполнения)
Удельная электропроводность жидкости, См/м не менее 5?10-5
Диапазон температуры жидкости при футеровке, °С:
– фторопластом
– полиуретаном

от минус 10 до 150
от минус 10 до 70
Диапазон температуры окружающей среды, °С от минус 25 до 70
Степень защиты IP67
Напряжение питания, В =24
Средний срок службы, лет 12
Гарантийный срок эксплуатации, мес.
– Взлет ТЭР ОС/ОФ, в т.ч. ТЭР ВД
– Взлет ТЭР АС/АФ

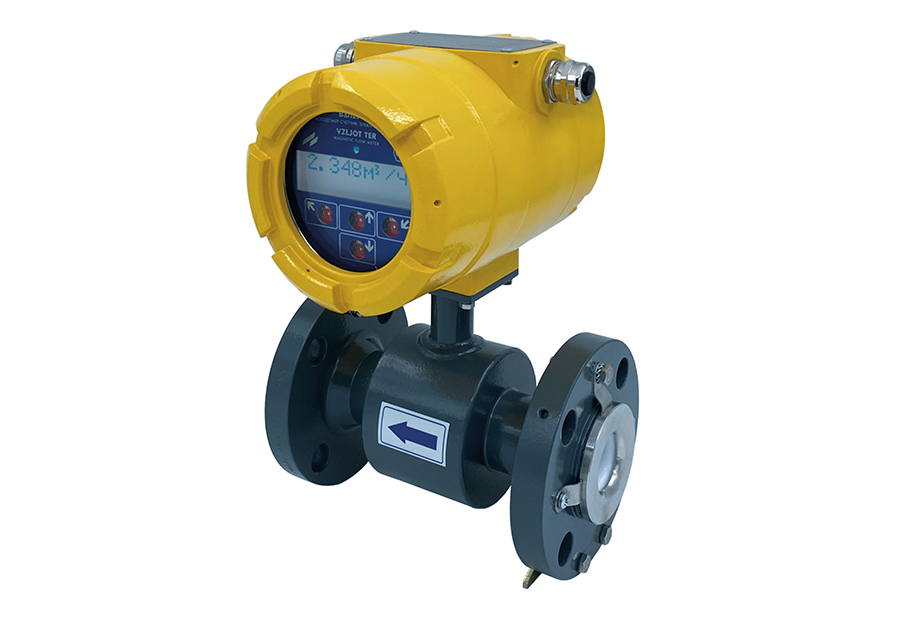

– Взлет ТЭР для АЭС (3Н, 4Н)		 24
15
24

* для ВЗЛЕТ ТЭР с “молочной муфтой” 1,6 МПа

Массогабаритные характеристики для ВЗЛЕТ ТЭР Ох и ТЭР Ах:

DN 10 15 20 25 32 40 50 65 80 100 150 200 300
Длина проточной части, мм 93 93 150 200 200 200 200 200 200 250 270 340 500
Высота расходомера, мм 240 240 270 280 290 300 315 325 340 370 430 493 607
Масса (не более), кг 3,4 3,5 5,6 6,2 7,7 8,6 10,1 11,5 13,6 19,7 33,2 52 98

Массогабаритные характеристики для ВЗЛЕТ ТЭР Пх:

DN 15 32 40 50 80
Длина проточной части, мм 141 186 188 222 262
Высота расходомера, мм 245 275 283 285 320
Масса (не более), кг 3,8 7,6 8,1 11,0 14,5
