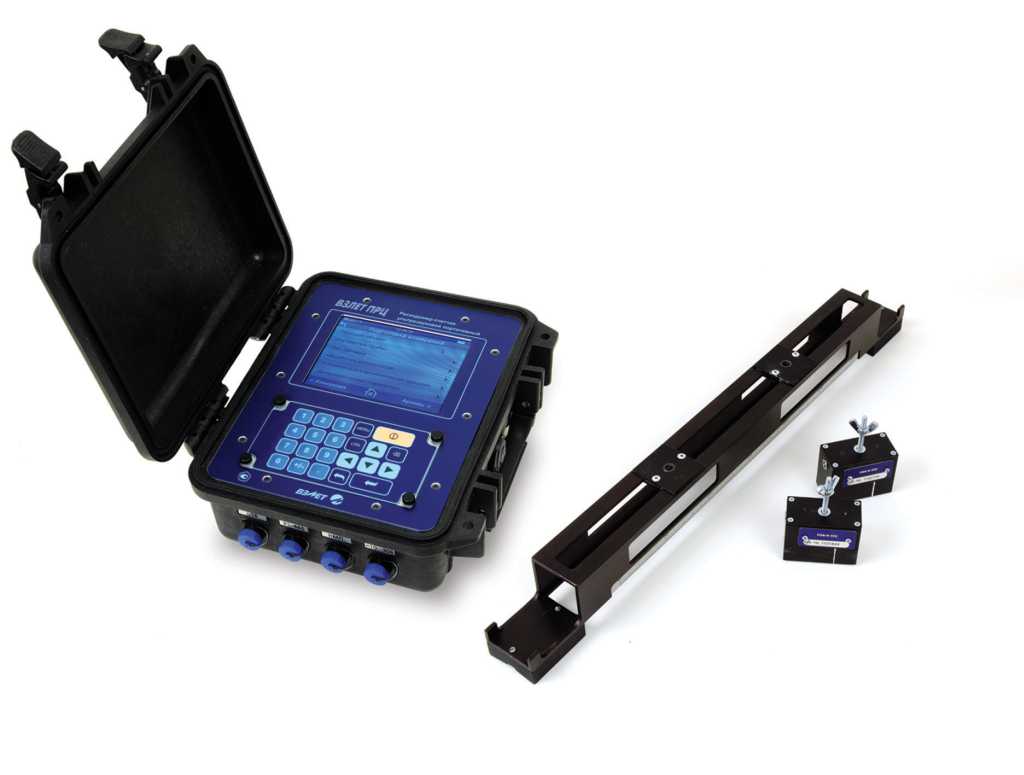

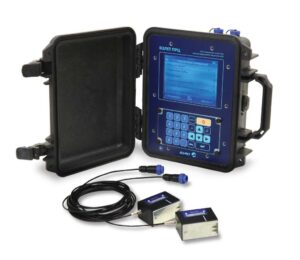

Расходомер-счетчик ультразвуковой. Переносной портативный прибор для оперативного контроля расхода в технологических и коммерческих трубопроводах, а также для задач энергоаудита.

Отличительные особенности:

  • цифровая обработка сигнала, минимальное время одного измерения, высокая помехозащищенность;
  • автоматическая настройка;
  • выполнение измерений реверсивного потока жидкости в трубопроводе;
  • возможна поставка с низкочастотными преобразователями акустическими (ПЭА) для работы на трубопроводах с сильной коррозией или значительными отложениями;
  • наличие режима вычисления массы теплоносителя и количества тепла по измеренному значению объема и заданным или измеренным значениям температуры и давления;

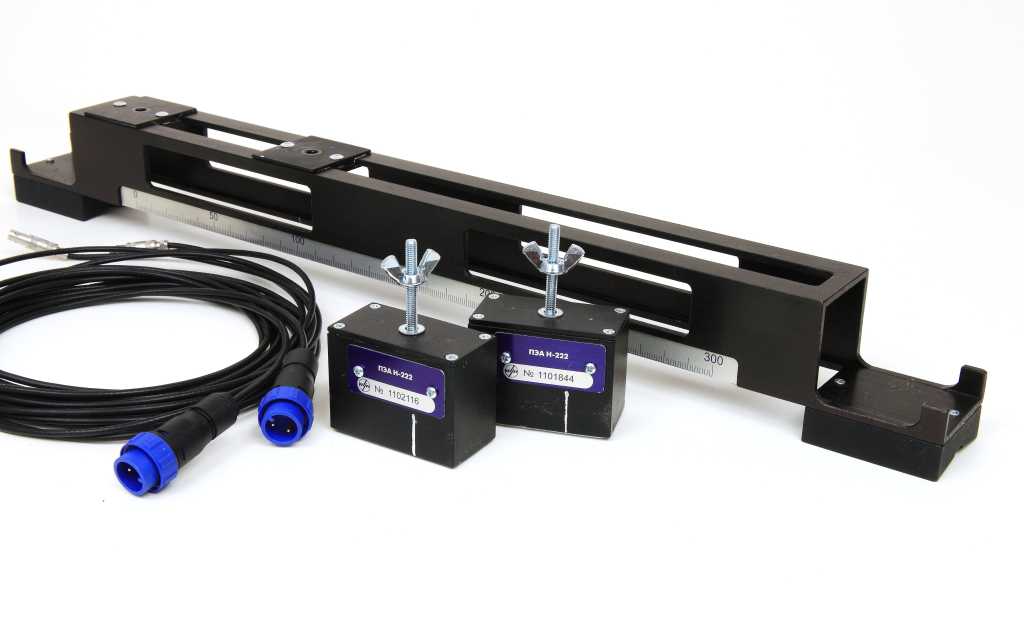

  • комплектование по заказу ультразвуковым толщиномером ВЗЛЁТ УТ и магнитной линейкой, предназначенной для быстрой и лёгкой установки ПЭА на трубопроводах из магнитных материалов любого диаметра;
  • цветной графический сенсорный ЖК-индикатор с разрешением 640х480 пикселей;
  • архивирование информации на сменную флэш-карту формата SD;
  • USB-интерфейс для настройки и съема данных;
  • выполнен в ударопрочном кейсе с классом защиты IP67;
  • возможна поставка во взрывозащищенном исполнении;
  • увеличенный до 5-ти лет межповерочный интервал;
  • метрологически нормируемые каналы измерения температуры и давления.

Вывод информации:

  • на жидкокристаллический индикатор;
  • в виде импульсов с нормированным весом;
  • по последовательному интерфейсу RS-485;
  • по интерфейсу USB.

Узнать цену Консультация по продукции

Описание

Расходомер-счетчик ультразвуковой. Переносной портативный прибор для оперативного контроля расхода в технологических и коммерческих трубопроводах, а также для задач энергоаудита.

Отличительные особенности:

  • цифровая обработка сигнала, минимальное время одного измерения, высокая помехозащищенность;
  • автоматическая настройка;
  • выполнение измерений реверсивного потока жидкости в трубопроводе;
  • возможна поставка с низкочастотными преобразователями акустическими (ПЭА) для работы на трубопроводах с сильной коррозией или значительными отложениями;
  • наличие режима вычисления массы теплоносителя и количества тепла по измеренному значению объема и заданным или измеренным значениям температуры и давления;
  • комплектование по заказу ультразвуковым толщиномером ВЗЛЁТ УТ и магнитной линейкой, предназначенной для быстрой и лёгкой установки ПЭА на трубопроводах из магнитных материалов любого диаметра;
  • цветной графический сенсорный ЖК-индикатор с разрешением 640х480 пикселей;
  • архивирование информации на сменную флэш-карту формата SD;
  • USB-интерфейс для настройки и съема данных;
  • выполнен в ударопрочном кейсе с классом защиты IP67;
  • возможна поставка во взрывозащищенном исполнении;
  • увеличенный до 5-ти лет межповерочный интервал;
  • метрологически нормируемые каналы измерения температуры и давления.

Вывод информации:

  • на жидкокристаллический индикатор;
  • в виде импульсов с нормированным весом;
  • по последовательному интерфейсу RS-485;
  • по интерфейсу USB.

Технические характеристики

Технические характеристики

Характеристика Значение

Номинальный диаметр, DN

от 20 до 5 000

Диапазон скорости потока, м/с от 0,1 до 20

Относительная погрешность измерения расхода (объема),%:

– при скорости потока от 0,1 до 1,0 м/с

– при скорости потока от 1,0 до 20 м/c



±3

±1,5

Диапазон температуры жидкости, оC от минус 30 до 150
Температура окружающей среды для вторичного преобразователя (ВП), оС от минус 10 до 50
Степень защиты ВП/ПЭА IP67

Маркировка взрывозащиты:

– блок искрозащиты

– ПЭА



[Exia]IIB

ОExiaIIBT6X

Количество контролируемых объектов, параметры которых сохраняются в памяти прибора

не менее 200

Объем архива измерительной информации и нештатных ситуаций, записей

не менее 100 000

Длительность интервала архивирования,с

от 1 до 300

Питание расходомера:

– встроенная батарея питания

– внешнее питание постоянного тока

– внешний адаптер однофазной сети переменного тока



=3,6 В

=10-30 В

?100-240 В, 50-60 Гц

Время непрерывной работы от встроенной батареи,ч.

не менее 24*

Средняя наработка на отказ, ч. 100 000
Средний срок службы, лет 12
Гарантийный срок эксплуатации, мес. 24
Масса ВП, кг не более 3
Габаритные размеры ВП, мм 290х233х99
 * при условии не активных выходных интерфейсов и жидкокриталлического индикатора.
Для трубопроводов DN 20 – DN 50 требуется приобретение дополнительного комплекта датчиков и магнитной линейки L=150 мм.
